L105.0205.2.3 EG35
Numéro d'article L105020523EG35

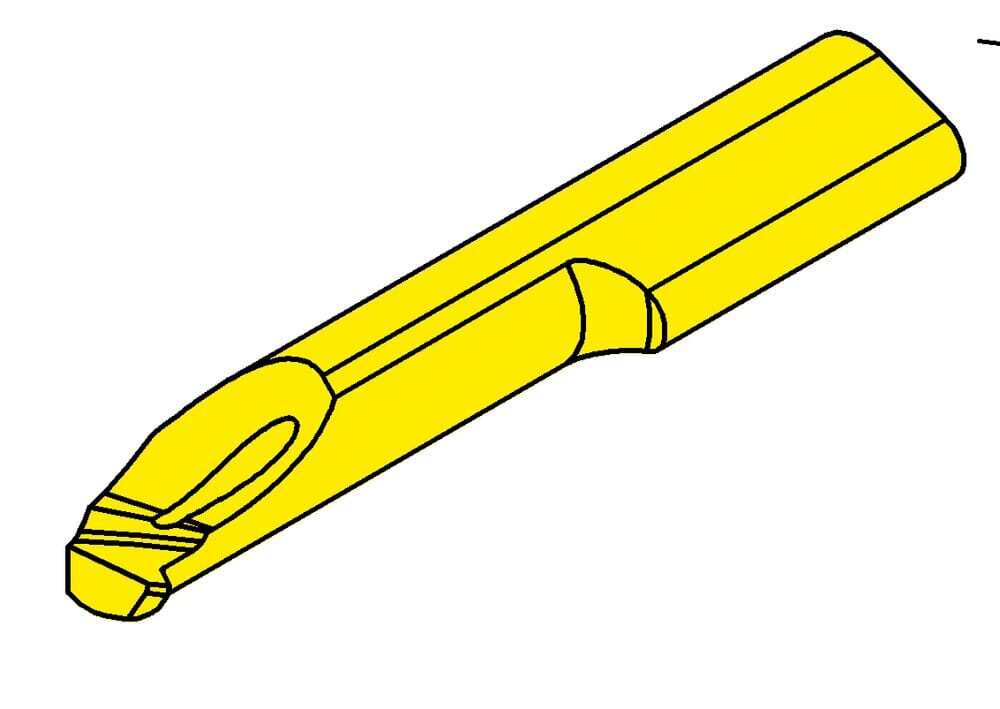

HORN L105.0205.2.3 EG35 pour
Cote de réglage radiale (f)
1.4 mm
Pas (P)
0.5 mm
Plus petit diamètre d'alésage (Dmin)
3 mm
Cote de réglage Longueur (E)
0.35 mm
Largeur de la plaquette (a)
2.7 mm
Longueur du cou (l2)
15 mm
Diamètre du col (d)
2.1 mm
Katalog_SSC
105123
ISOSSC
HORN105123$95N$$$$$
Largeurs de l'ébauche (b)
5.9 mm
Plaquettes Longueur totale (l5)
30 mm
number-of-teeth
1 St.
| Téléchargements | |
|---|---|
| L105_0205_2_3_EG35-DXF.DXF | Télécharger |
| L105_0205_2_3_EG35-STP.STP | Télécharger |
| L105_0205_2_3_EG35-ISO.XML | Télécharger |
| L105_0205_2_3_EG35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
