L105.0200.2.6 TN35
plaquette
Numéro d'article L105020026TN35

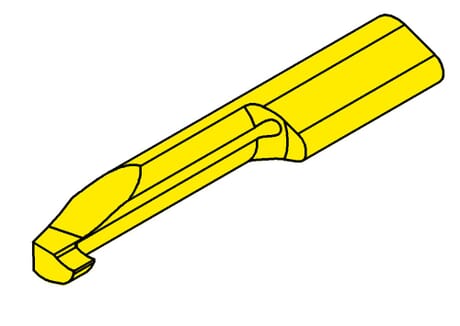

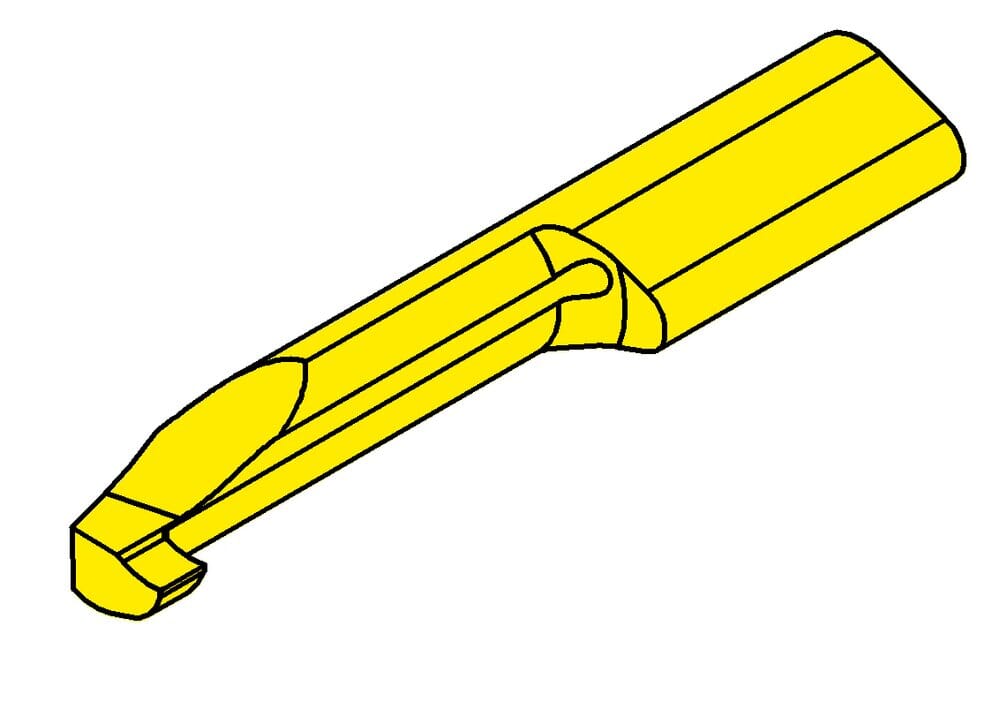

HORN plaquette L105.0200.2.6 TN35 pour Tournage
Longueur du cou (l2)
15 mm
Dimension de la tête (a)
5.7 mm
Profondeur de piqûre maximale (tmax)
1.8 mm
Largeurs de l'ébauche (b)
7 mm
ISO_SSC
HORN105125$95N$$$$$
Katalog_SSC
105125
Largeur de coupe (w)
2 mm
Diamètre du col (d)
3.7 mm
Cote de réglage radiale (f)
3.3 mm
Longueur totale (l5)
30 mm
Plus petit diamètre d'alésage (Dmin)
6 mm
| Téléchargements | |
|---|---|
| L105_0200_2_6_TN35-DXF.DXF | Télécharger |
| L105_0200_2_6_TN35-STP.STP | Télécharger |
| L105_0200_2_6_TN35-ISO.XML | Télécharger |
| L105_0200_2_6_TN35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
