L105.0150.5.7 TH35
plaquette amovible
Numéro d'article L105015057TH35

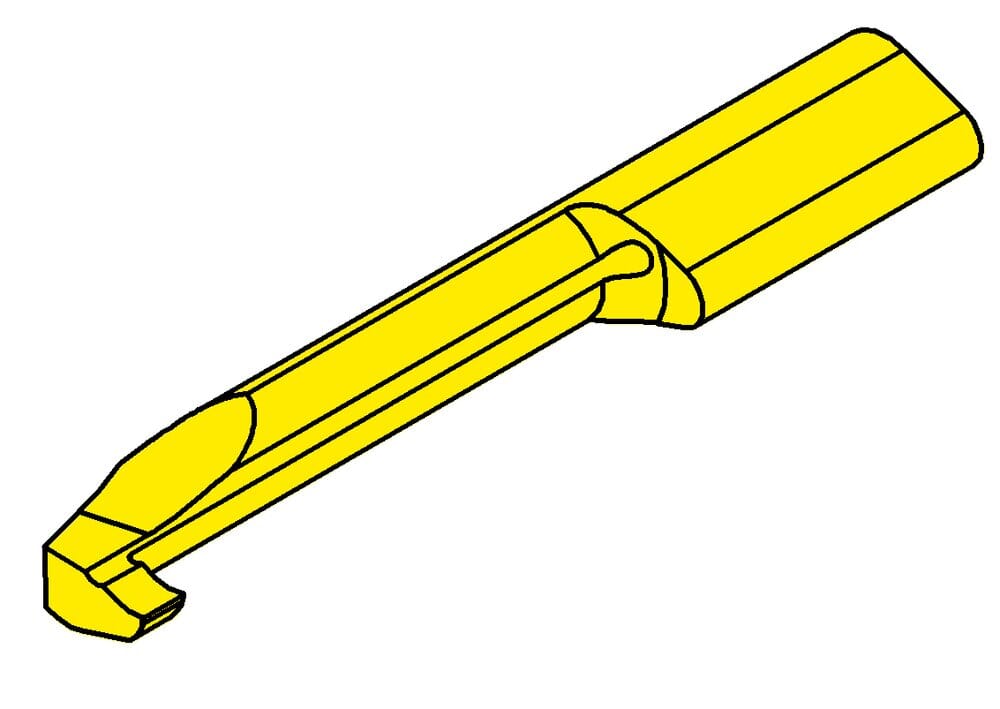

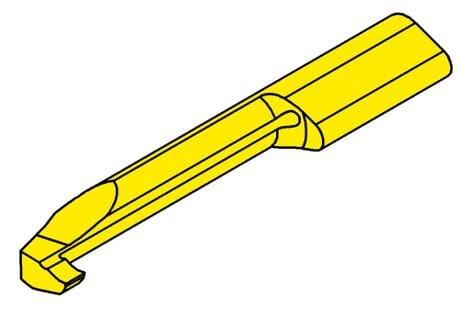

HORN plaquette amovible L105.0150.5.7 TH35 pour Tournage
Longueur du cou (l2)
30 mm
Dimension de la tête (a)
6.4 mm
Profondeur de piqûre maximale (tmax)
2.5 mm
Largeurs de l'ébauche (b)
7 mm
ISO_SSC
HORN105125$95N$$$$$
Katalog_SSC
105125
Largeur de coupe (w)
1.5 mm
Diamètre du col (d)
3.7 mm
Cote de réglage radiale (f)
4 mm
Longueur totale (l5)
45 mm
Plus petit diamètre d'alésage (Dmin)
6.8 mm
| Téléchargements | |
|---|---|
| L105_0150_5_7_TH35-DXF.DXF | Télécharger |
| L105_0150_5_7_TH35-STP.STP | Télécharger |
| L105_0150_5_7_TH35-ISO.XML | Télécharger |
| L105_0150_5_7_TH35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
