L105.0150.3.7 TH35
plaquette amovible
Numéro d'article L105015037TH35

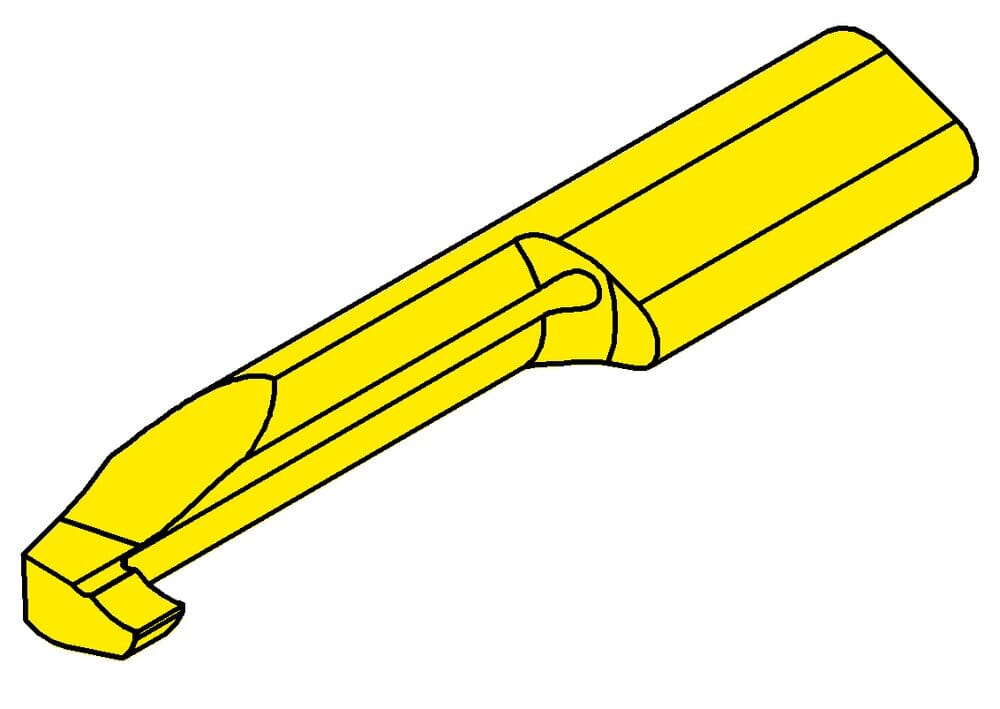

HORN plaquette amovible L105.0150.3.7 TH35 pour Tournage
Largeur de coupe (w)
1.5
mm
Plus petit diamètre d'alésage (Dmin)
6.8
mm
Longueur totale (l5)
35
mm
Cote de réglage radiale (f)
4
mm
Diamètre du col (d)
3.7
mm
Longueur du cou (l2)
20
mm
Katalog_SSC
105125
DIN_SSC
HORN-10512595N
ISO_SSC
HORN105125$95N$$$$$
Largeurs de l'ébauche (b)
7
mm
Profondeur de piqûre maximale (tmax)
2.5
mm
Dimension de la tête (a)
6.4
mm
| Téléchargements | |
|---|---|
| L105015037_20210625_230320382.DXF | Télécharger |
| L105_2428_2_6_20251016_144303267.STP | Télécharger |
| Télécharger tous les fichiers | |
