HSKT63.R220.120.K1.IK
support de base
Numéro d'article HSKT63R220120K1IK

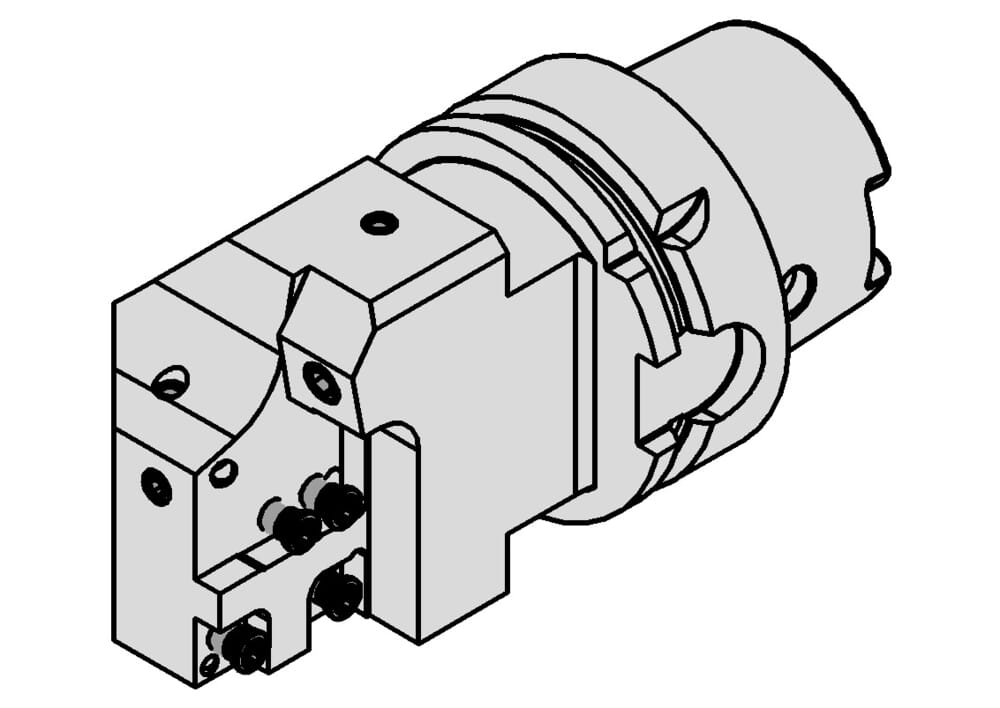

HORN support de base HSKT63.R220.120.K1.IK pour Tournage
DIN_CCTWS
HORN-22000193;HORN-22000183
eclass-shortcut
21-18-10-01
ISO_CCTMS
HSK07C0630$$$$
DIN_CCTMS
HSK06300795
Katalog_CCTWS
220001
Distance du centre (h1)
12.5 mm
ISO_CCTWS
HORN22000193$$;HORN22000183$$
Dimension de l'installation par rapport à la cassette (l1)
91 mm
Longueur Assemblage à partir du collet Formule (l)
l1+lK
Cote de réglage (formule) (f)
f1+f3
Longueur du support de base à partir du collet (l2)
101 mm
Cassette de centre (f1)
0.6 mm
Diamètre de la collerette (d)
63 mm
| Téléchargements | |
|---|---|
| HSKT63_R220_120_K1_IK-DXF.DXF | Télécharger |
| HSKT63_R220_120_K1_IK-STP.STP | Télécharger |
| HSKT63_R220_120_K1_IK-ISO.XML | Télécharger |
| HSKT63_R220_120_K1_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
