HSK-R220.0063.K2.IK
support de base
Numéro d'article HSK-R2200063K2IK

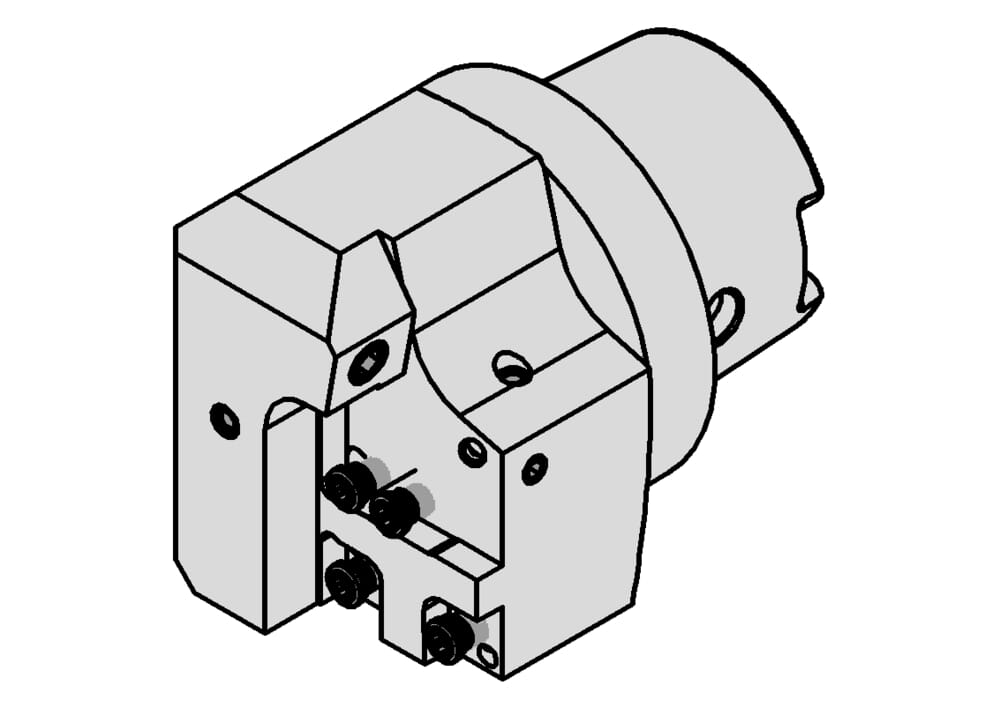

HORN support de base HSK-R220.0063.K2.IK pour Tournage
DIN_CCTWS
HORN-22000293;HORN-22000283
eclass-shortcut
21-18-10-01
ISO_CCTMS
HSK01C0630$$$$
DIN_CCTMS
HSK06300595
Katalog_CCTWS
220002
Distance du centre (h1)
12.5 mm
ISO_CCTWS
HORN22000293$$;HORN22000283$$
Dimension de l'installation par rapport à la cassette (l1)
41.2 mm
Longueur Assemblage à partir du collet Formule (l)
l1+f3
Cote de réglage (formule) (f)
f1+lK
Longueur du support de base à partir du collet (l2)
56.5 mm
Cassette de centre (f1)
21.5 mm
Diamètre de la collerette (d1)
63 mm
| Téléchargements | |
|---|---|
| HSK-R220_0063_K2_IK-DXF.DXF | Télécharger |
| HSK-R220_0063_K2_IK-STP.STP | Télécharger |
| HSK-R220_0063_K2_IK-ISO.XML | Télécharger |
| HSK-R220_0063_K2_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
