DSTMH.250.020.070 TS3E
Numéro d'article DSTMH250020070TS3E

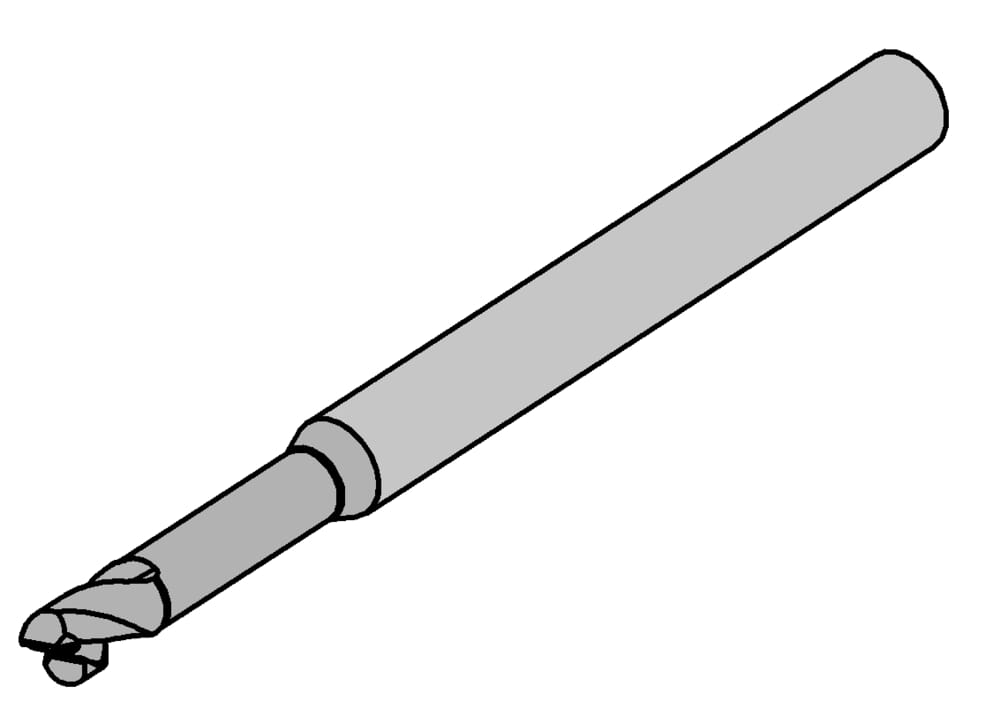

HORN DSTMH.250.020.070 TS3E pour Fraisage
eclass-shortcut
21-18-06-01
Angle de rétrécissement de la tige γ2 (γ2)
20 °
Angle de rétrécissement de la tige γ1 (γ1)
40 °
Longueur totale (l1)
50 mm
Longueur de coupe utile (l2)
3.75 mm
Rayon d‘angles (r)
0.2 mm
Diamètre du col (d3)
2.4 mm
ISOCCTMS
ZYL01F4000h$06
DIN_CCTMS
ZYL00400105
Nombre de dents (Z)
2 St.
Diamètre du cercle de coupe (d1)
2.5 mm
Longueur du cou (l3)
17.5 mm
Diamètre de la tige (d2)
4 mm
| Téléchargements | |
|---|---|
| DSTMH_250_020_070_TS3E-ISO.XML | Télécharger |
| DSTMH_250_020_070_TS3E-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
