DSTMA.300.100.030 MG3K
Numéro d'article DSTMA300100030MG3K

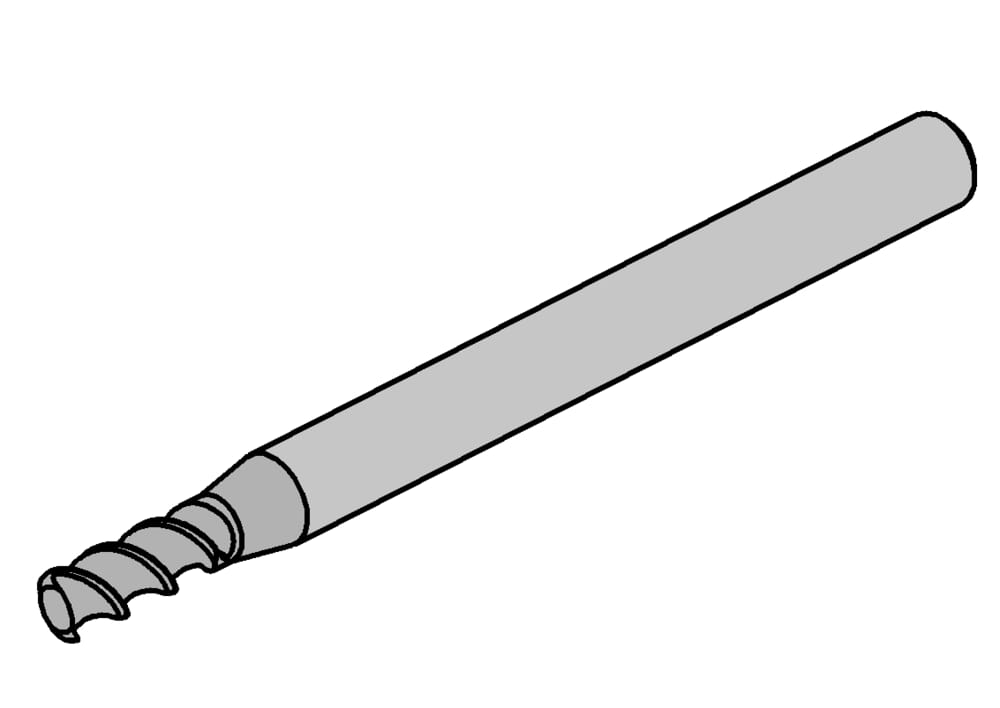

HORN DSTMA.300.100.030 MG3K pour Fraisage
Longueur de coupe utile (l2)
7.5 mm
eclass-shortcut
21-18-06-01
Angle de rétrécissement de la tige γ1 (γ1)
20 °
Longueur totale (l1)
50 mm
Diamètre de la tige (d2)
4 mm
Rayon d‘angles (r)
1 mm
Diamètre du col (d3)
2.9 mm
ISOCCTMS
ZYL01F4000h$06
DIN_CCTMS
ZYL00400105
Nombre de dents (Z)
2 St.
Diamètre du cercle de coupe (d1)
3 mm
Longueur du cou (l3)
9 mm
| Téléchargements | |
|---|---|
| DSTMA_300_100_030_MG3K-DIN.XML | Télécharger |
| DSTMA_300_100_030_MG3K-DXF.DXF | Télécharger |
| DSTMA_300_100_030_MG3K-STP.STP | Télécharger |
| DSTMA_300_100_030_MG3K-ISO.XML | Télécharger |
| Télécharger tous les fichiers | |
