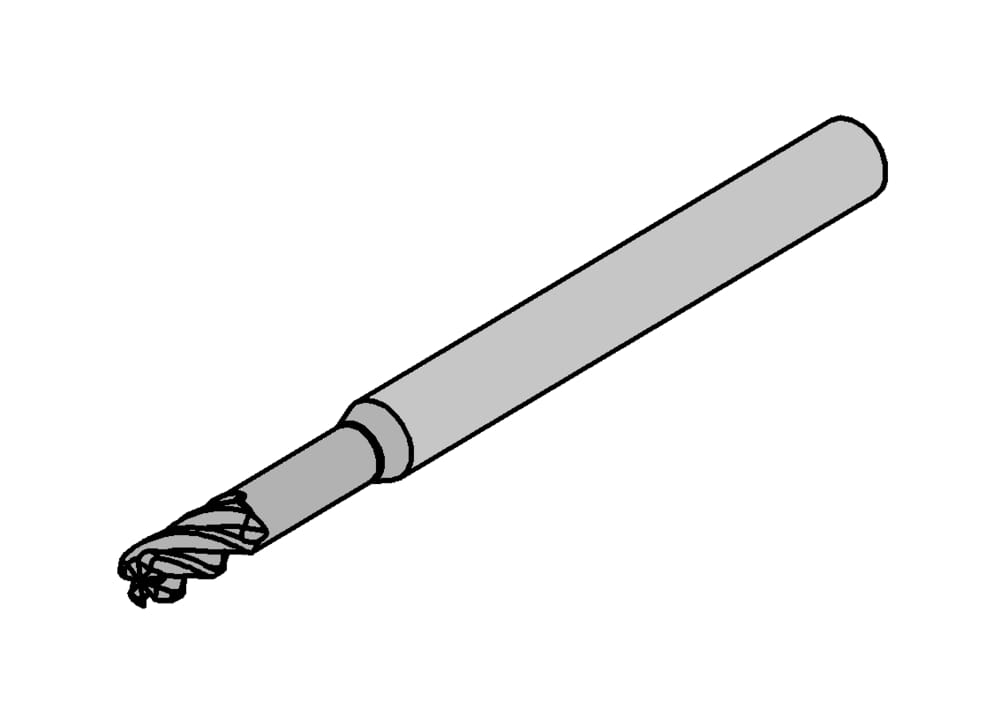

DSTM.4.300.010.070 TS3K
DS Fraise
Numéro d'article DSTM4300010070TS3K
HORN DS Fraise DSTM.4.300.010.070 TS3K pour Fraisage
Longueur de coupe utile (l2)
6 mm
eclass-shortcut
21-18-06-01
Angle de rétrécissement de la tige γ2 (γ2)
20 °
Angle de rétrécissement de la tige γ1 (γ1)
40 °
Longueur totale (l1)
60 mm
Diamètre de la tige (d2)
4 mm
Rayon d‘angles (r)
0.1 mm
Diamètre du col (d3)
2.9 mm
ISOCCTMS
ZYL01F4000h$06
DIN_CCTMS
ZYL00400105
Nombre de dents (Z)
4 St.
Diamètre du cercle de coupe (d1)
3 mm
Longueur du cou (l3)
21 mm
| Téléchargements | |
|---|---|
| DSTM_4_300_010_070_TS3K-ISO.XML | Télécharger |
| DSTM_4_300_010_070_TS3K-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
