DSTM.4.200.020.050 TS3K
DS Fraise
Numéro d'article DSTM4200020050TS3K

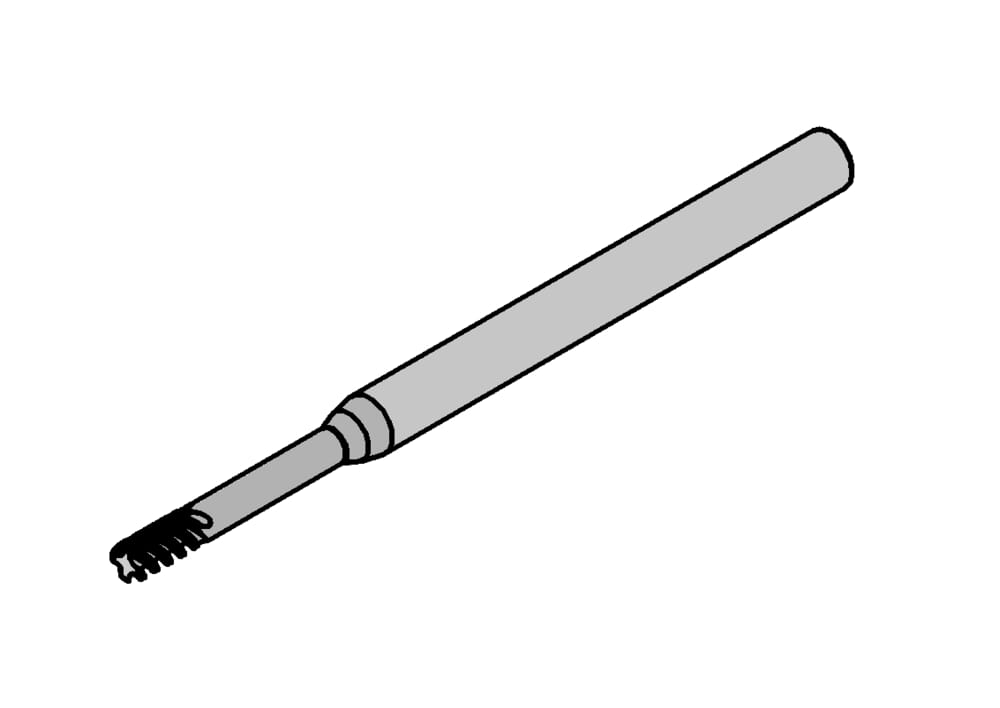

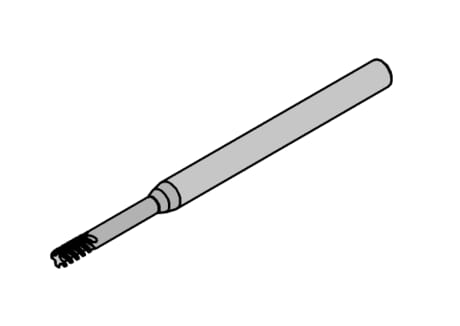

HORN DS Fraise DSTM.4.200.020.050 TS3K pour Fraisage
Longueur de coupe utile (l2)
4 mm
eclass-shortcut
21-18-06-01
Angle de rétrécissement de la tige γ2 (γ2)
20 °
Angle de rétrécissement de la tige γ1 (γ1)
40 °
Longueur totale (l1)
50 mm
Diamètre de la tige (d2)
4 mm
Rayon d‘angles (r)
0.2 mm
Diamètre du col (d3)
1.9 mm
ISOCCTMS
ZYL01F4000h$06
DIN_CCTMS
ZYL00400105
Nombre de dents (Z)
4 St.
Diamètre du cercle de coupe (d1)
2 mm
Longueur du cou (l3)
10 mm
| Téléchargements | |
|---|---|
| DSTM_4_200_020_050_TS3K-ISO.XML | Télécharger |
| DSTM_4_200_020_050_TS3K-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
