B117.DD.25.6.A.26
Bohrerschaft
Numéro d'article B117DD256A26

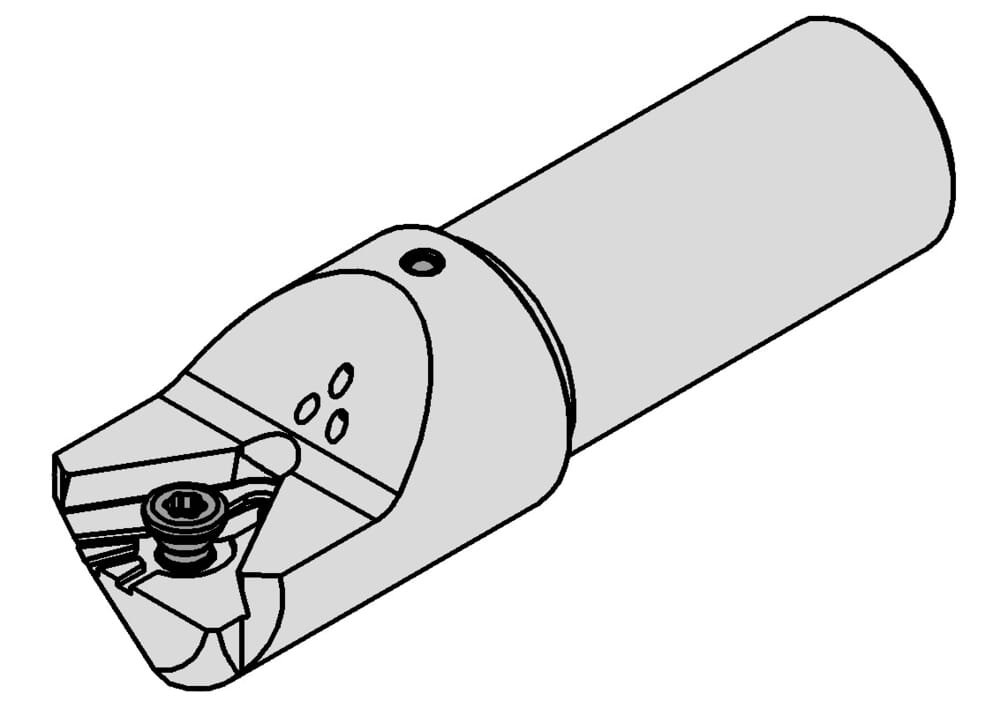

HORN Bohrerschaft B117.DD.25.6.A.26 pour Perçage
Longueur de la tige (l3)
56 mm
Distance au centre de l'arête (h1)
2.5 mm
Equerre d'insertion (α)
0 °
Longueur totale (plaquette incluse) (l1)
100 mm
Diamètre de la tête (d1)
24.8 mm
Diamètre de la tige, du serrage (d)
25 mm
Plaquette semi-finie (Schneidplatte)
D117.0026.02.5.00
Longueur utile (l2)
14 mm
eclass-shortcut
21-18-02-90
| Téléchargements | |
|---|---|
| B117_DD_25_6_A_26-DXF.DXF | Télécharger |
| B117_DD_25_6_A_26-STP.STP | Télécharger |
| B117_DD_25_6_A_26-ISO.XML | Télécharger |
| B117_DD_25_6_A_26-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
