B105.0025.A.04
Porte-outil
Numéro d'article B1050025A04

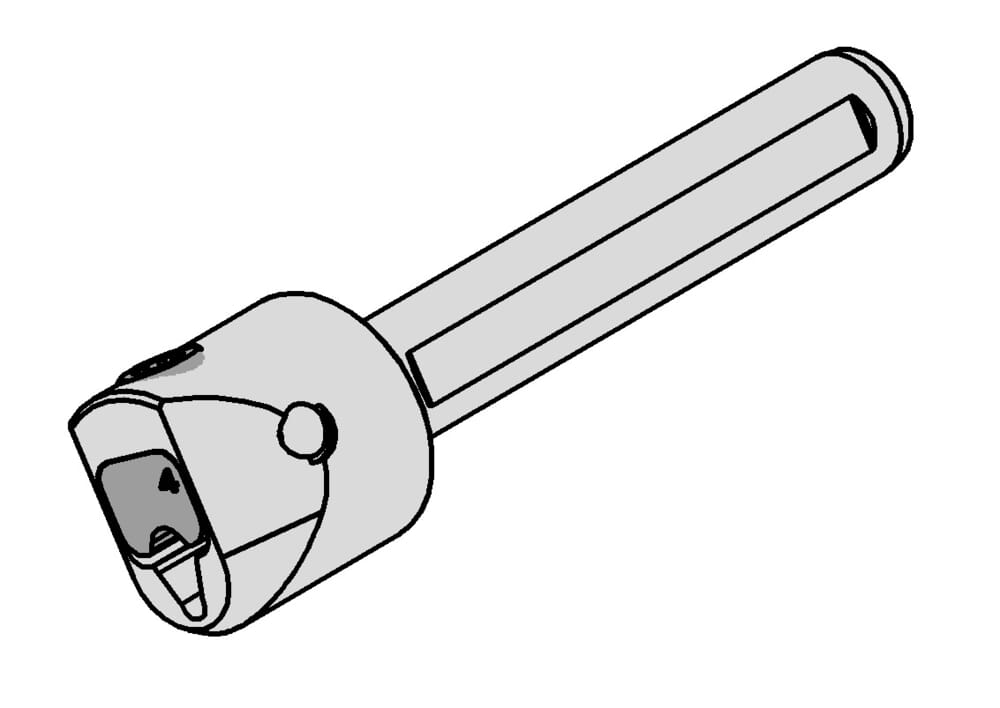

HORN Porte-outil B105.0025.A.04 pour Tournage
Longueur Surface(s) de serrage (l4)
55 mm
eclass-shortcut
21-18-10-05
Katalog_CCTWS
105124
DIN_CCTWS
HORN-10512495N
ISO_CCTWS
HORN105124$95N$$$$$
Largeurs de l'ébauche (b)
6.4 mm
Diamètre de la tige, du serrage (d)
25 mm
Diamètre de la tête (d1)
25 mm
Hauteur de la (des) surface(s) de serrage (h)
23 mm
Longueur totale (sans plaquette) (l1)
100 mm
Cote de réglage (f1)
4.9 mm
| Téléchargements | |
|---|---|
| B105_0025_A_04-DXF.DXF | Télécharger |
| B105_0025_A_04-STP.STP | Télécharger |
| B105_0025_A_04-ISO.XML | Télécharger |
| B105_0025_A_04-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
