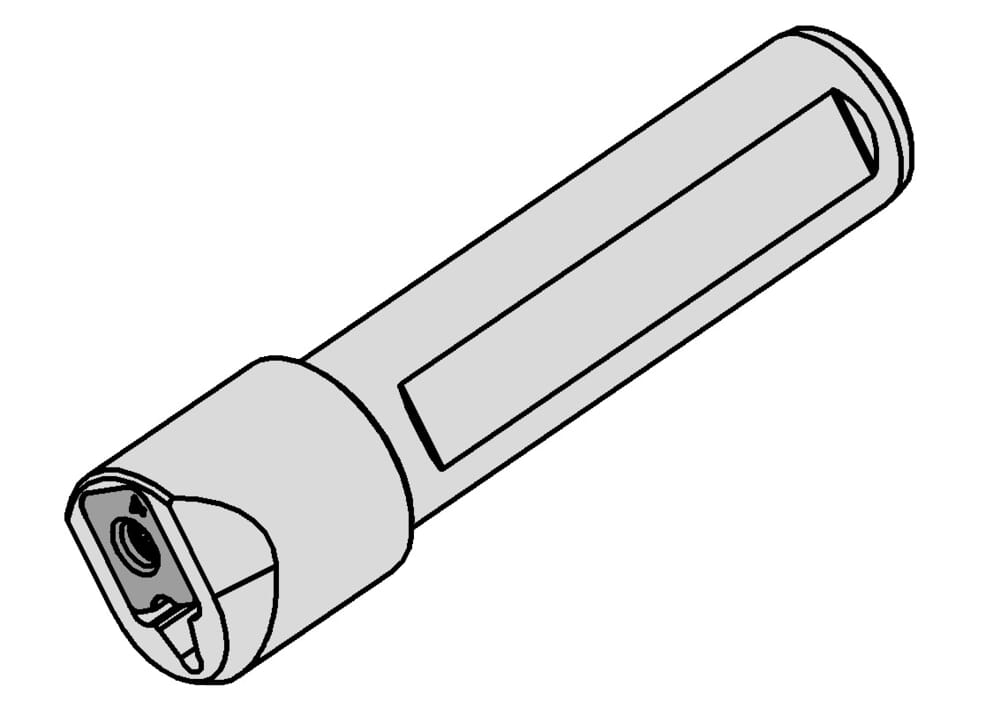

B105.0020.S.03
Porte-outil
Numéro d'article B1050020S03
HORN Porte-outil B105.0020.S.03 pour Tournage
Diamètre de la tige, du serrage (d)
20 mm
eclass-shortcut
21-18-10-05
ISO_CCTMS
ZYL23G2000$$$$
DIN_CCTMS
ZYL02002315
Katalog_CCTWS
105123
DIN_CCTWS
HORN-10512395N
ISO_CCTWS
HORN105123$95N$$$$$
Largeurs de l'ébauche (b)
5.9 mm
Longueur Surface(s) de serrage (l4)
55 mm
Diamètre de la tête (d1)
20 mm
Hauteur de la (des) surface(s) de serrage (h)
18 mm
Longueur totale (sans plaquette) (l1)
90 mm
Cote de réglage (f1)
4.3 mm
| Téléchargements | |
|---|---|
| B105_0020_S_03-DXF.DXF | Télécharger |
| B105_0020_S_03-STP.STP | Télécharger |
| B105_0020_S_03-ISO.XML | Télécharger |
| B105_0020_S_03-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
