B105.0016.K.01
Porte-outil
Numéro d'article B1050016K01

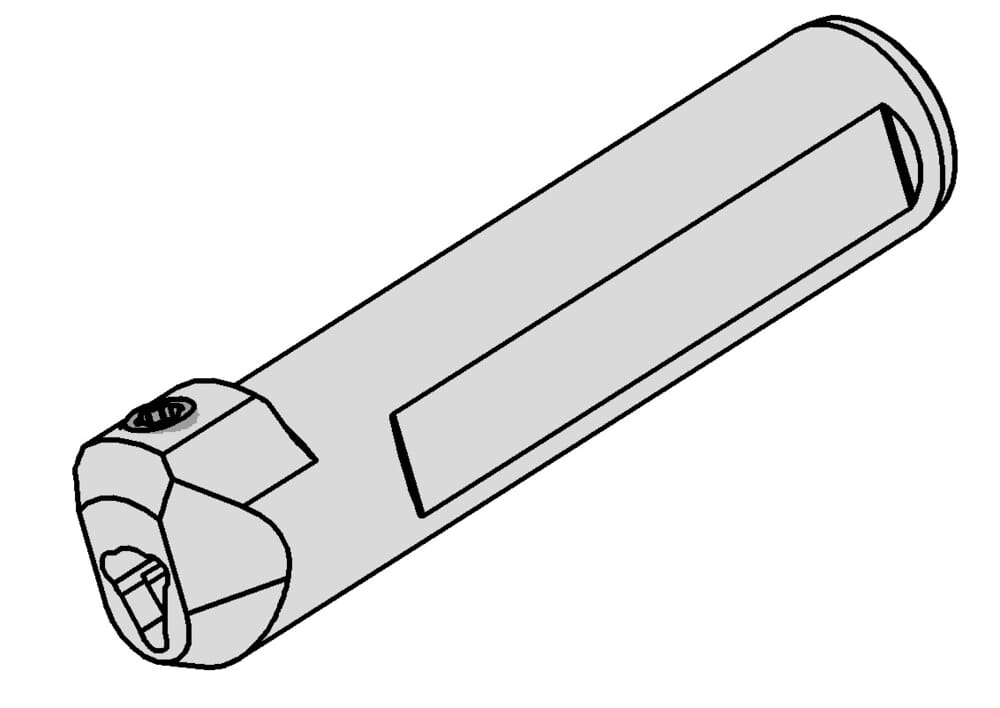

HORN Porte-outil B105.0016.K.01 pour Tournage
Longueur totale (sans plaquette) (l1)
75
mm
Hauteur de la (des) surface(s) de serrage (h)
14
mm
Longueur Surface(s) de serrage (l4)
50
mm
Diamètre de la tige, du serrage (d)
16
ISO_CCTWS
HORN105123$95N$$$$$;HORN105124$95N$$$$$;HORN105125$95N$$$$$
DIN_CCTWS
HORN-10512395N;HORN-10512495N;HORN-10512595N
Katalog_CCTWS
105123;105124;105125
DIN_CCTMS
ZYL01602315
ISO_CCTMS
ZYL23G1600$$$$
Téléchargements | |
---|---|
B1050016K01_20210627_122954339.DXF | Télécharger |
B105_0016_K_01_20171121_215027226.STP | Télécharger |
Télécharger tous les fichiers |
