B105.0016.A.04
Porte-outil
Numéro d'article B1050016A04

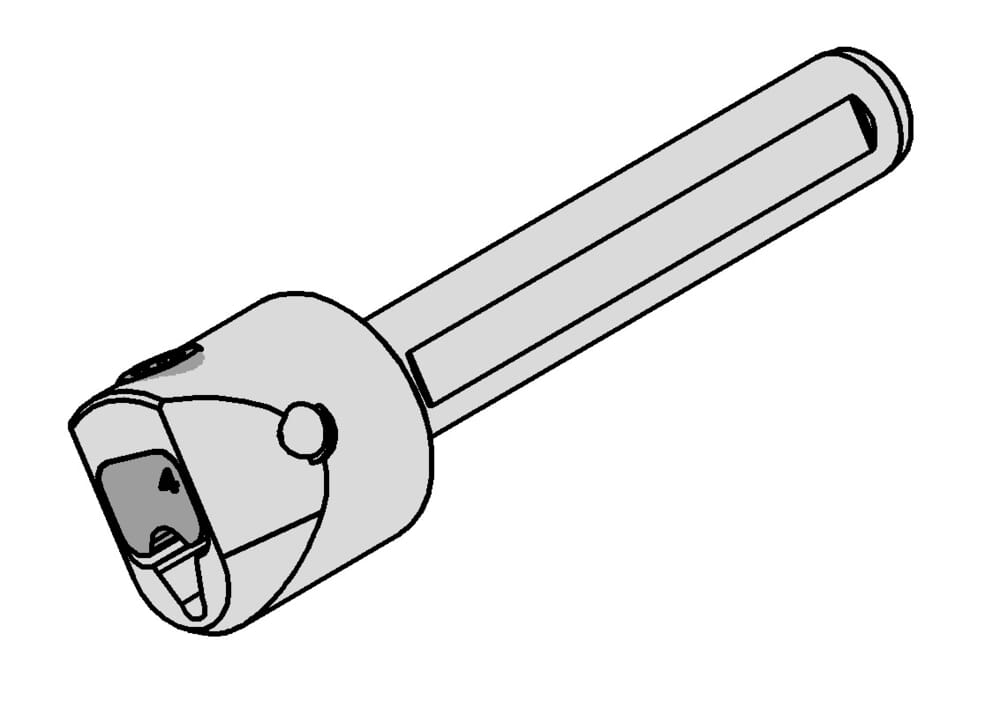

HORN Porte-outil B105.0016.A.04 pour Tournage
Cote de réglage (f1)
4.9
mm
Longueur totale (sans plaquette) (l1)
80
mm
Hauteur de la (des) surface(s) de serrage (h)
14
mm
Diamètre de la tête (d1)
20
mm
Longueur Surface(s) de serrage (l4)
50
mm
Diamètre de la tige, du serrage (d)
16
mm
Largeurs de l'ébauche (b)
6.4
mm
ISO_CCTWS
HORN105124$95N$$$$$
DIN_CCTWS
HORN-10512495N
Katalog_CCTWS
105124
| Téléchargements | |
|---|---|
| B1050016A04.DXF | Télécharger |
| B1050016A04_20230112_172756822.STP | Télécharger |
| Télécharger tous les fichiers | |
