B105.0016.A.03
Porte-outil
Numéro d'article B1050016A03

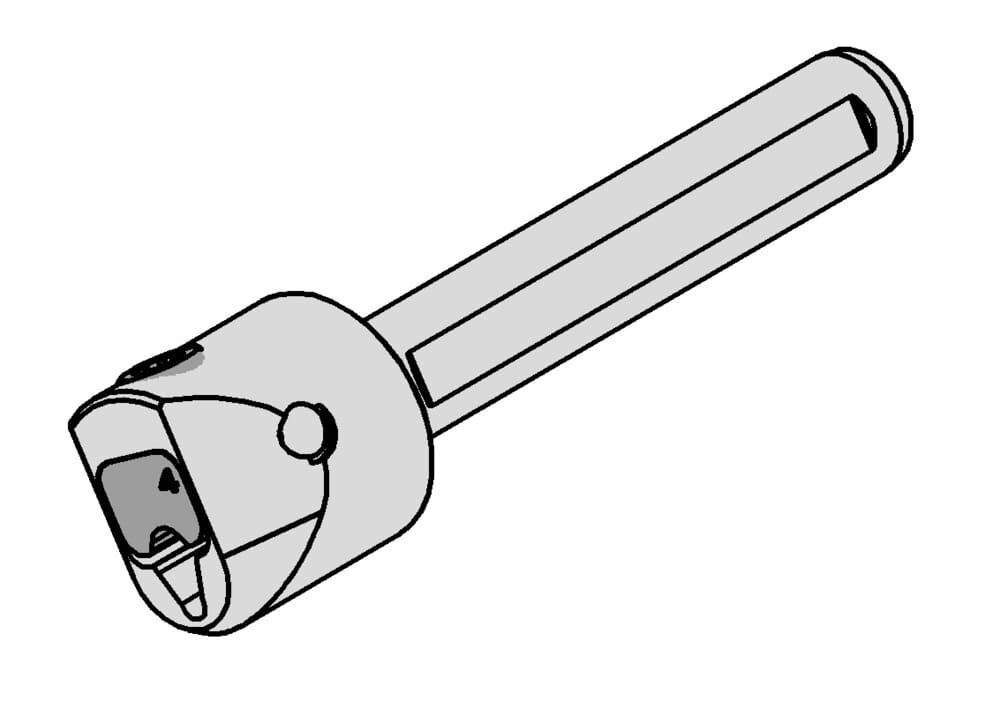

HORN Porte-outil B105.0016.A.03 pour Tournage
Longueur Surface(s) de serrage (l4)
50 mm
eclass-shortcut
21-18-10-05
Katalog_CCTWS
105123
DIN_CCTWS
HORN-10512395N
ISOCCTWS
HORN105123$95N$$$$$
Largeurs de l'ébauche (b)
5.9 mm
Diamètre de la tige, du serrage (d)
16 mm
Diamètre de la tête (d1)
20 mm
Hauteur de la (des) surface(s) de serrage (h)
14 mm
Longueur totale (sans plaquette) (l1)
80 mm
Cote de réglage (f1)
4.3 mm
| Téléchargements | |
|---|---|
| B105_0016_A_03-DXF.DXF | Télécharger |
| B105_0016_A_03-STP.STP | Télécharger |
| B105_0016_A_03-ISO.XML | Télécharger |
| B105_0016_A_03-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
