B105.0016.11.01
Porte-outil
Numéro d'article B10500161101

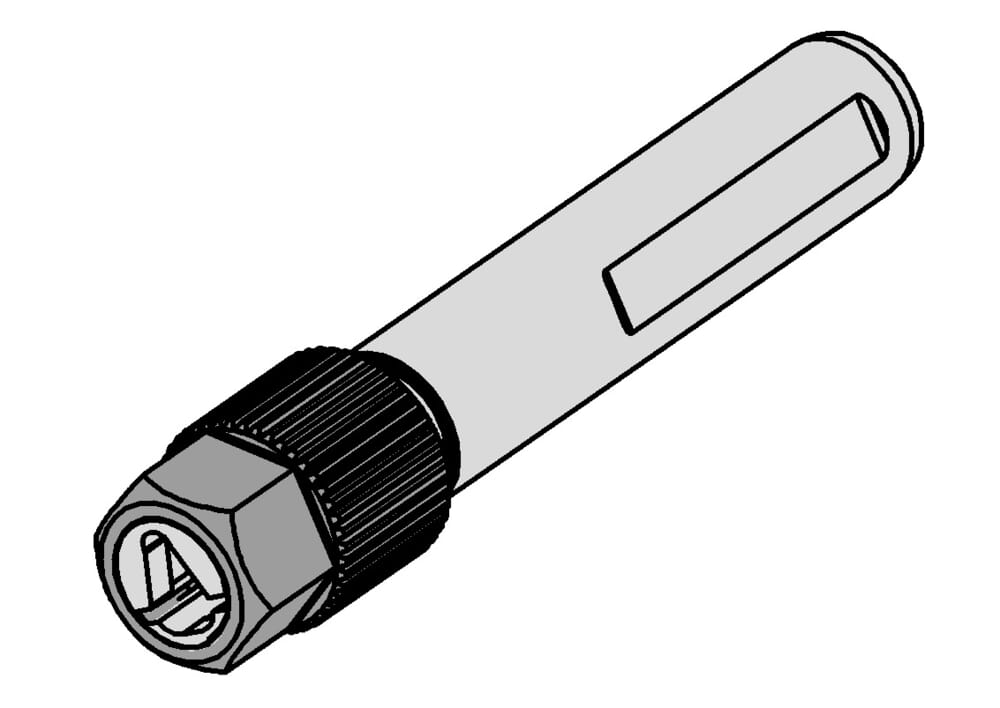

HORN Porte-outil B105.0016.11.01 pour Tournage
Katalog_CCTWS
105125
eclass-shortcut
21-18-10-05
Clé de serrage (SW)
13 mm
ISO_CCTMS
ZYL23G1600$$$$
DIN_CCTMS
ZYL01602315
Cote de réglage (f)
1.2 mm
DIN_CCTWS
HORN-10512595N
ISO_CCTWS
HORN105125$95N$$$$$
Largeurs de l'ébauche (b)
7 mm
Diamètre de la tige, du serrage (d)
16
Longueur Surface(s) de serrage (l4)
50 mm
Diamètre de la tête (d2)
16 mm
Hauteur de la (des) surface(s) de serrage (h)
15 mm
Longueur totale (sans plaquette) (l1)
100 mm
| Téléchargements | |
|---|---|
| B105_0016_11_01-DXF.DXF | Télécharger |
| B105_0016_11_01-STP.STP | Télécharger |
| B105_0016_11_01-ISO.XML | Télécharger |
| B105_0016_11_01-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
