B105.0012.A.03
Porte-outil
Numéro d'article B1050012A03

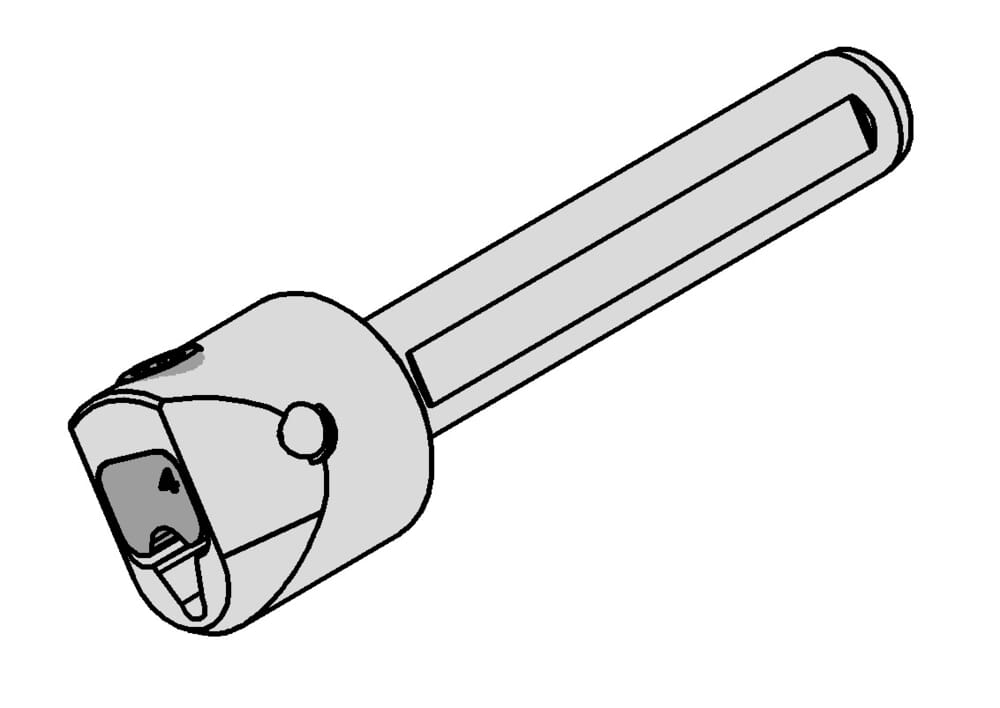

HORN Porte-outil B105.0012.A.03 pour Tournage
Cote de réglage (f1)
4.3 mm
Longueur totale (sans plaquette) (l1)
80 mm
Hauteur de la (des) surface(s) de serrage (h)
11 mm
Diamètre de la tête (d1)
20 mm
Longueur Surface(s) de serrage (l4)
50 mm
Diamètre de la tige, du serrage (d)
12 mm
Largeurs de l'ébauche (b)
5.9 mm
ISO_CCTWS
HORN105123$95N$$$$$
DIN_CCTWS
HORN-10512395N
Katalog_CCTWS
105123
| Téléchargements | |
|---|---|
| B1050012A03.DXF | Télécharger |
| B1050012A03_20230112_172821330.STP | Télécharger |
| Télécharger tous les fichiers | |
