960.Q.0.845.0001.IK
Numéro d'article 960Q08450001IK

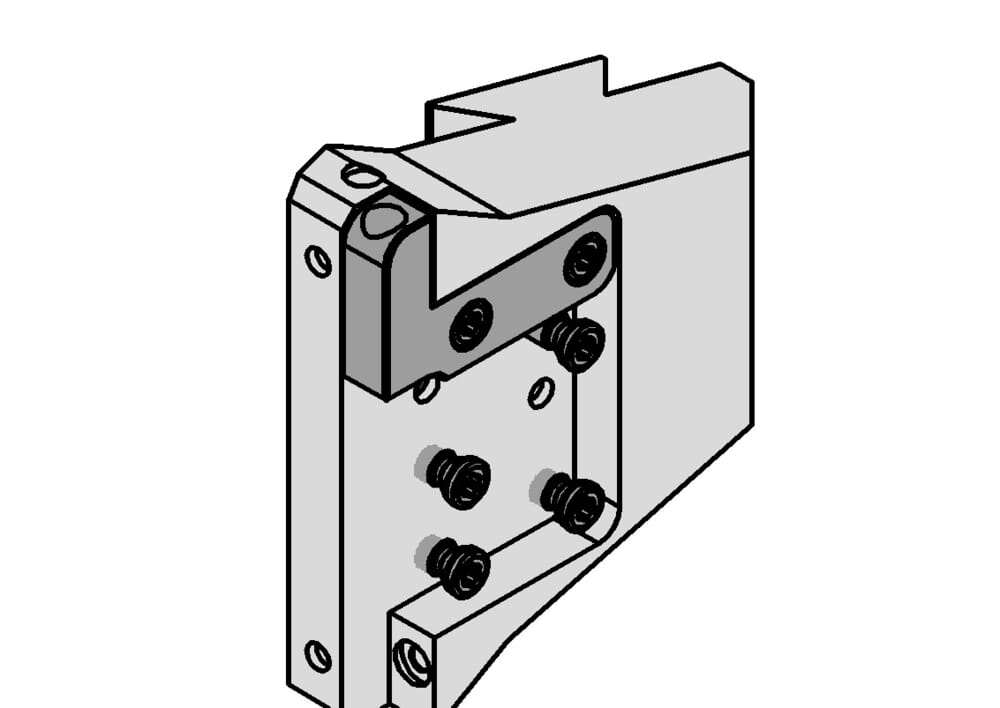

HORN 960.Q.0.845.0001.IK pour Tournage
DIN_CCTWS
HORN-84500193;HORN-84500293
eclass-shortcut
21-18-10-01
Katalog_CCTMS
SZ60
Katalog_CCTWS
845001;845002
Cassette de centre (h1)
31.65 mm
ISO_CCTWS
HORN84500193$$;HORN84500293$$
Dimension centre à bord extérieur (h2)
49 mm
Dimension du bord extérieur de la pièce de maintien (l3)
50 mm
Installation Pièce d'arrêt de pointage pour installation Cassette (b1)
15.2 mm
Installation Cassette bord extérieur pour pièce d'arrêt de pointage (b2)
9.8 mm
Dimension pour l'installation Cassette (l2)
35.5 mm
| Téléchargements | |
|---|---|
| 960_Q_0_845_0001_IK-DXF.DXF | Télécharger |
| 960_Q_0_845_0001_IK-STP.STP | Télécharger |
| 960_Q_0_845_0001_IK-ISO.XML | Télécharger |
| 960_Q_0_845_0001_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
