611.1725.61 EG55
Plaquette
Numéro d'article 611172561EG55

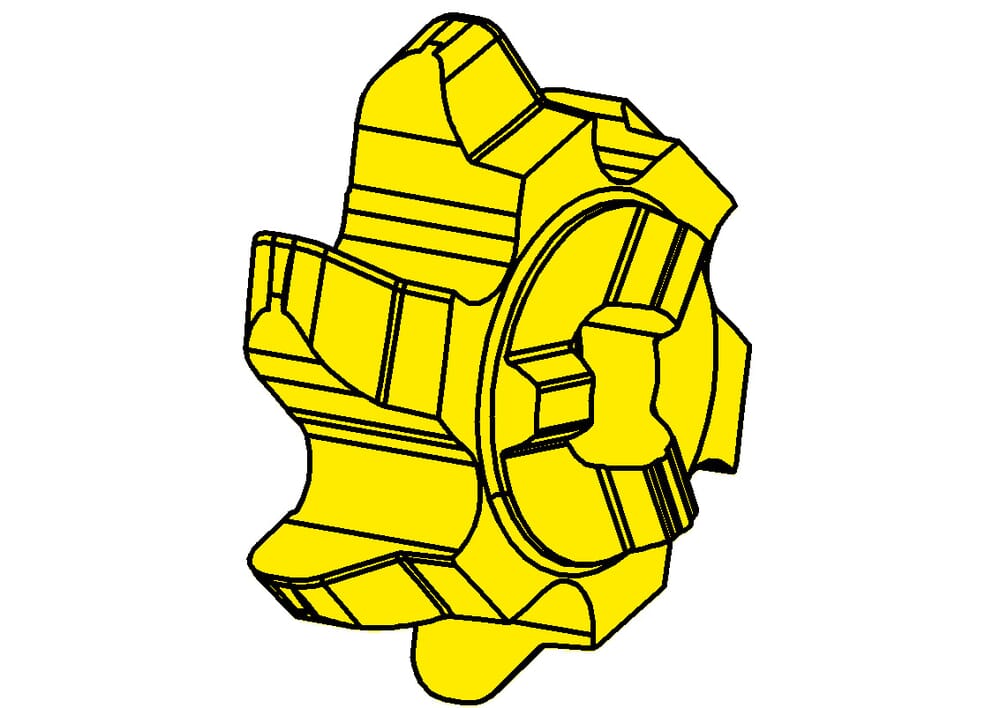

HORN Plaquette 611.1725.61 EG55 pour Fraisage
Diamètre du cercle de coupe (Ds)
17.7 mm
Nombre de dents (Z)
6 St.
ISO_SSC
HORN311090$84R$$$$$
Katalog_SSC
311090R
Largeur de coupe (w)
2.2 mm
Profondeur de fraisage maximale, profondeur de la rainure (tmax)
1.3 mm
Épaisseur de la plaquette, cote de réglage Longueur complète (s)
6.1 mm
Rayon d‘angles (r)
1.1 mm
| Téléchargements | |
|---|---|
| 611_1725_61_EG55-DXF.DXF | Télécharger |
| 611_1725_61_EG55-STP.STP | Télécharger |
| 611_1725_61_EG55-ISO.XML | Télécharger |
| 611_1725_61_EG55-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
