383.0200.40.10
Porte outils
Numéro d'article 38302004010

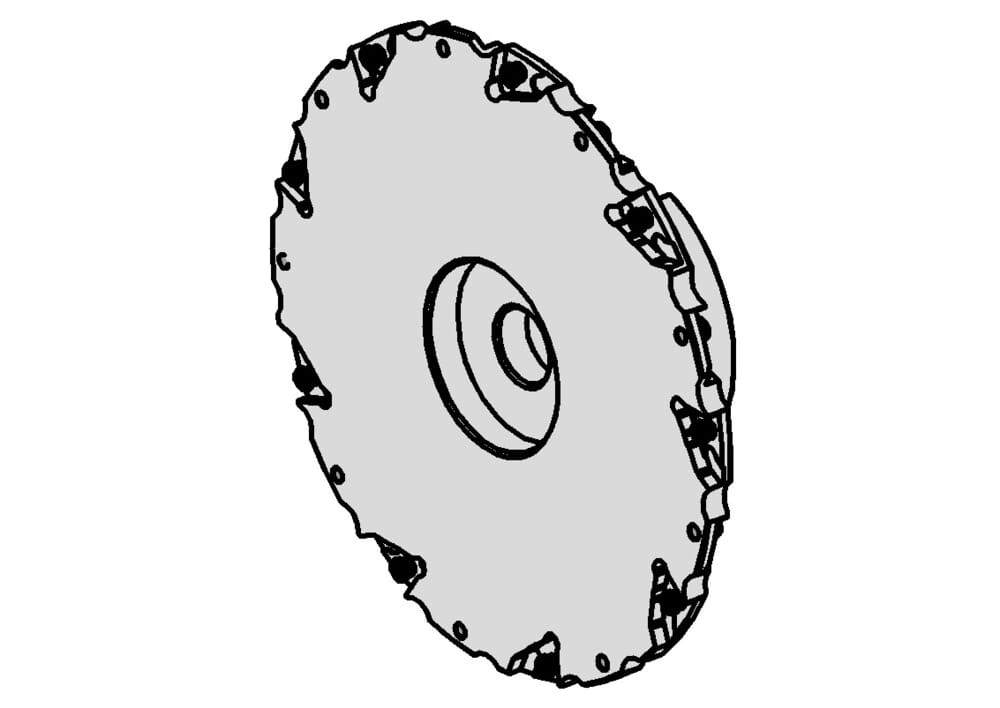

HORN Porte outils 383.0200.40.10 pour Fraisage
Largeur de coupe maximale (w)
10 mm
eclass-shortcut
21-18-09-06
Diamètre d'admission de l'arbre de fraisage (d2)
90 mm
Diamètre de l'installation de surfaçage pour les fraises à disque (d3)
40 mm
Plaquette gauche (linke WSP)
9x L314...
Plaquette droite (rechte WSP)
9x R314...
Diamètre du cercle de coupe (Ds)
200 mm
Longueur de la fraise avec plaquette (h)
50 mm
profondeur de fraisage maximale (tmax)
54 mm
ISO_CCTMS
FDA01G4000$$$$
DIN_CCTMS
FDA04000100
Katalog_CCTWS
314052R;314052L
DIN_CCTWS
HORN-314052101R;HORN-314052101L
ISO_CCTWS
HORN314052101R$$$$$;HORN314052101L$$$$$
Nombre de dents (Z)
9 St.
| Téléchargements | |
|---|---|
| 383_0200_40_10_20180321_144012558.DXF | Télécharger |
| 383_0200_40_10-ISO.XML | Télécharger |
| 383_0200_40_10-DIN.XML | Télécharger |
| 383_0200_40_10_20180321_144016543.STP | Télécharger |
| Télécharger tous les fichiers | |
