383.0200.40.08
Porte outils
Numéro d'article 38302004008

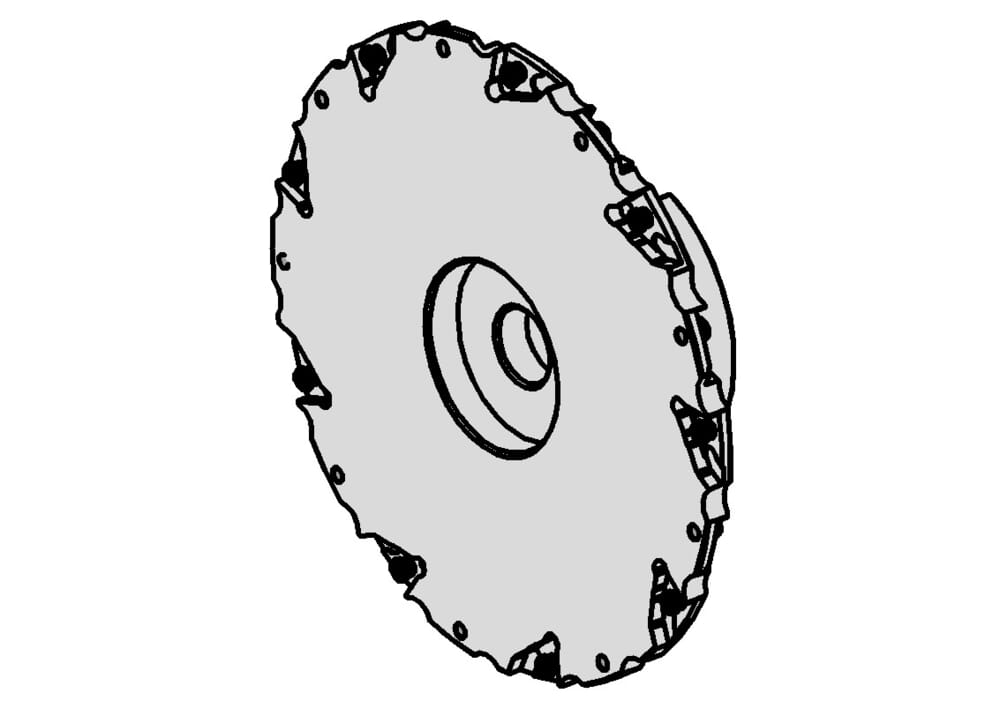

HORN Porte outils 383.0200.40.08 pour Fraisage
Largeur de coupe maximale (w)
8 mm
eclass-shortcut
21-18-09-06
Diamètre d'admission de l'arbre de fraisage (d2)
90 mm
Diamètre de l'installation de surfaçage pour les fraises à disque (d3)
40 mm
Plaquette gauche (linke WSP)
9x L314...
Plaquette droite (rechte WSP)
9x R314...
Diamètre du cercle de coupe (Ds)
200 mm
Longueur de la fraise avec plaquette (h)
50 mm
profondeur de fraisage maximale (tmax)
54 mm
ISOCCTMS
FDA01G4000$$$$
DIN_CCTMS
FDA04000100
Katalog_CCTWS
314041R;314041L
DIN_CCTWS
HORN-314041101R;HORN-314041101L
ISOCCTWS
HORN314041101R$$$$$;HORN314041101L$$$$$
Nombre de dents (Z)
9 St.
| Téléchargements | |
|---|---|
| 383_0200_40_08-DXF.DXF | Télécharger |
| 383_0200_40_08-ISO.XML | Télécharger |
| 383_0200_40_08-STP.STP | Télécharger |
| 383_0200_40_08-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
