313.0415.00 EG55
Numéro d'article 313041500EG55

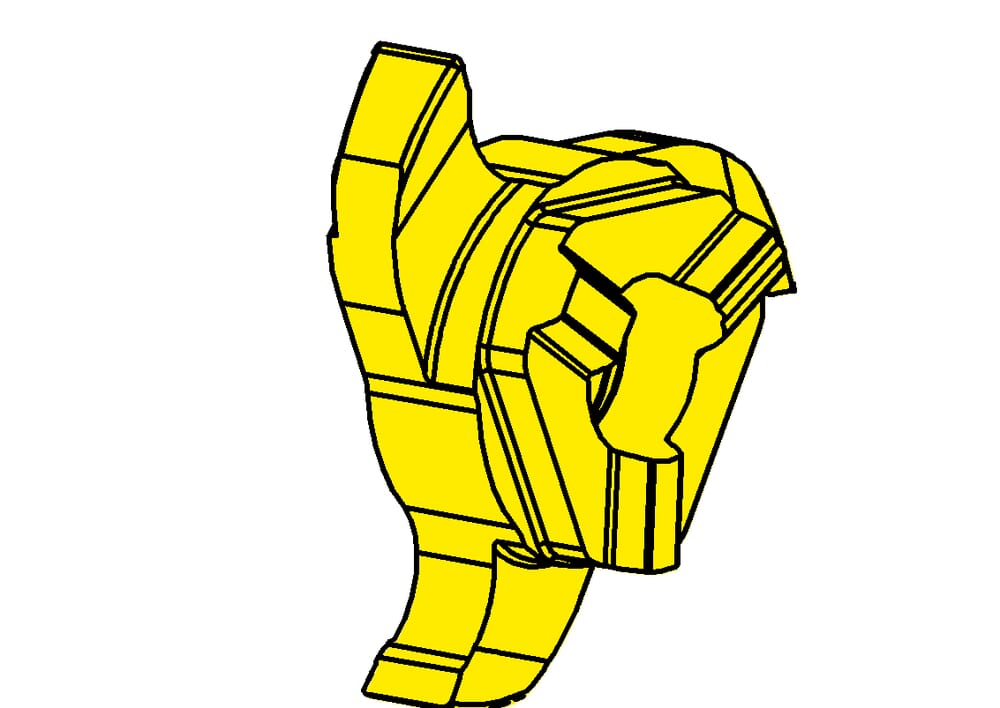

HORN 313.0415.00 EG55 pour Fraisage
Diamètre du cercle de coupe (Ds)
21.7 mm
Nombre de dents (Z)
3 St.
ISO_SSC
HORN313113$84R$$$$$
Katalog_SSC
313113R
Largeur de coupe (w)
4.26 mm
Profondeur de fraisage maximale, profondeur de la rainure (tmax)
4.5 mm
Diamètre nominal (Nw)
4.15 mm
Épaisseur de la plaquette, cote de réglage Longueur complète (s)
5.7 mm
Rayon d‘angles (r)
0.2 mm
eclass-shortcut
21-18-20-11
| Téléchargements | |
|---|---|
| 313_0415_00_EG55-DXF.DXF | Télécharger |
| 313_0415_00_EG55-STP.STP | Télécharger |
| 313_0415_00_EG55-ISO.XML | Télécharger |
| 313_0415_00_EG55-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
