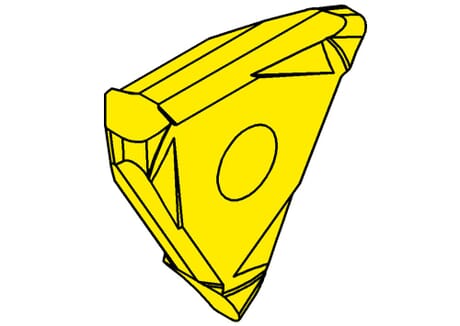

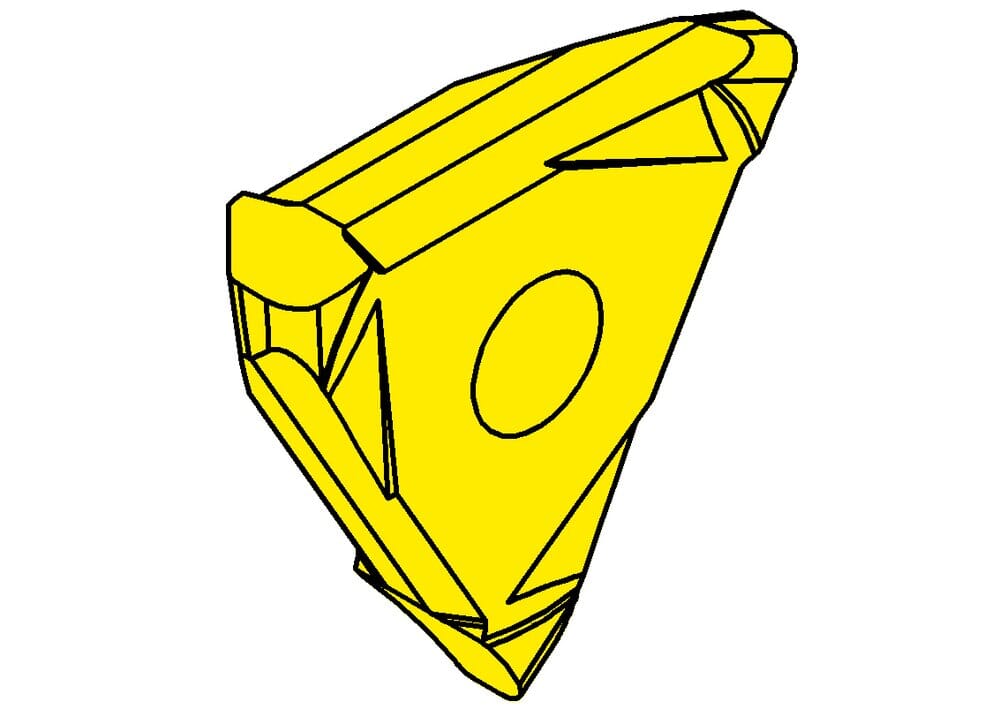

R312.1200.53 P20
Plaquette
Numéro d'article R312120053P20
HORN Plaquette R312.1200.53 P20 pour Tournage
Largeur du dégagement fileté (g2)
4 mm
Profondeur du profil, du filetage (t1)
1.5 mm
Largeur de base en piqué libre (g1)
2.5 mm
ISO_SSC
HORN-31204$000N$$$$$;HORN-31204$000R$$$$$
Katalog_SSC
31204N;31204R
Taille du logement de la plaque (Größe)
4
Largeur de la plaquette (s)
5.3 mm
Rayon d‘angles (r)
1 mm
Pas (P)
2 mm
eclass-shortcut
21-18-20-01
| Téléchargements | |
|---|---|
| R312_1200_53_P20-DXF.DXF | Télécharger |
| R312_1200_53_P20-STP.STP | Télécharger |
| R312_1200_53_P20-ISO.XML | Télécharger |
| R312_1200_53_P20-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
