R312.1100.27 EG55
Plaquette
Numéro d'article R312110027EG55

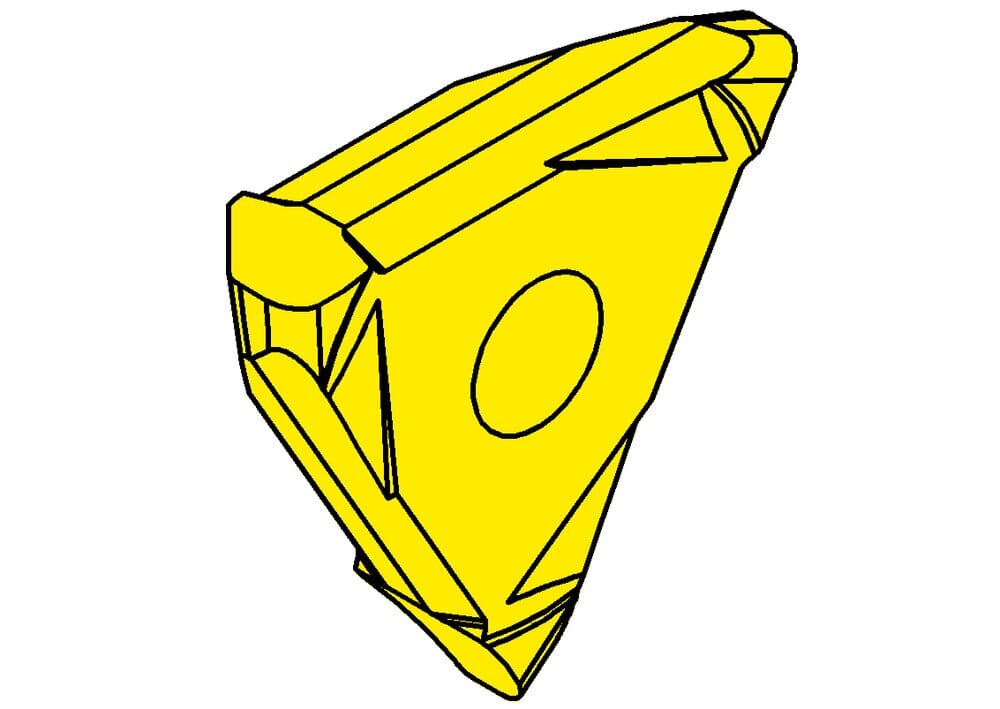

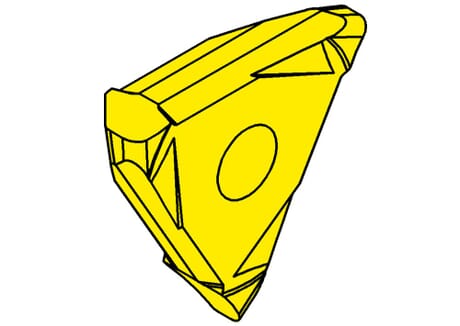

HORN Plaquette R312.1100.27 EG55 pour Tournage
Largeur du dégagement fileté (g2)
2 mm
Profondeur du profil, du filetage (t1)
0.8 mm
Largeur de base en piqué libre (g1)
1.2 mm
ISO_SSC
HORN-31202$000N$$$$$;HORN-31202$000R$$$$$
Katalog_SSC
31202N;31202R
Taille du logement de la plaque (Größe)
2
Largeur de la plaquette (s)
2.7 mm
Rayon d‘angles (r)
0.6 mm
Pas (P)
1 mm
| Téléchargements | |
|---|---|
| R312110027.DXF | Télécharger |
| R312110027_20240117_000225243.STP | Télécharger |
| Télécharger tous les fichiers | |
