L105.1823.5.5 EG35
plaquette amovible
Numéro d'article L105182355EG35

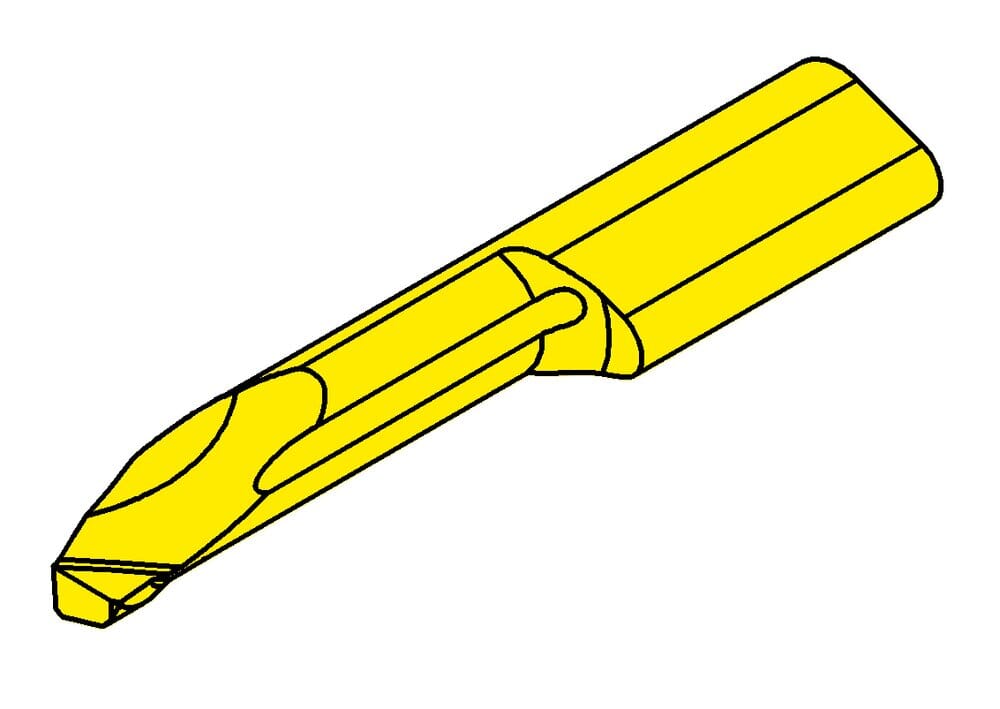

HORN plaquette amovible L105.1823.5.5 EG35 pour Tournage
Longueur du cou (l2)
30 mm
Rayon de pointe (r)
0.2 mm
Dimension de la tête (a)
4.7 mm
Profondeur de piqûre maximale (tmax)
0.5 mm
Largeurs de l'ébauche (b)
7 mm
ISO_SSC
HORN105125$95N$$$$$
Katalog_SSC
105125
Diamètre du col (d)
4 mm
Cote de réglage radiale (f)
2.3 mm
Longueur totale (l5)
45 mm
Plus petit diamètre d'alésage (Dmin)
5 mm
| Téléchargements | |
|---|---|
| L105182355_20230112_214929594.STP | Télécharger |
| L105182355_20210627_115901431.DXF | Télécharger |
| Télécharger tous les fichiers | |
