L105.1819.01.2.4F SG36
Plaquette
Numéro d'article L10518190124FSG36

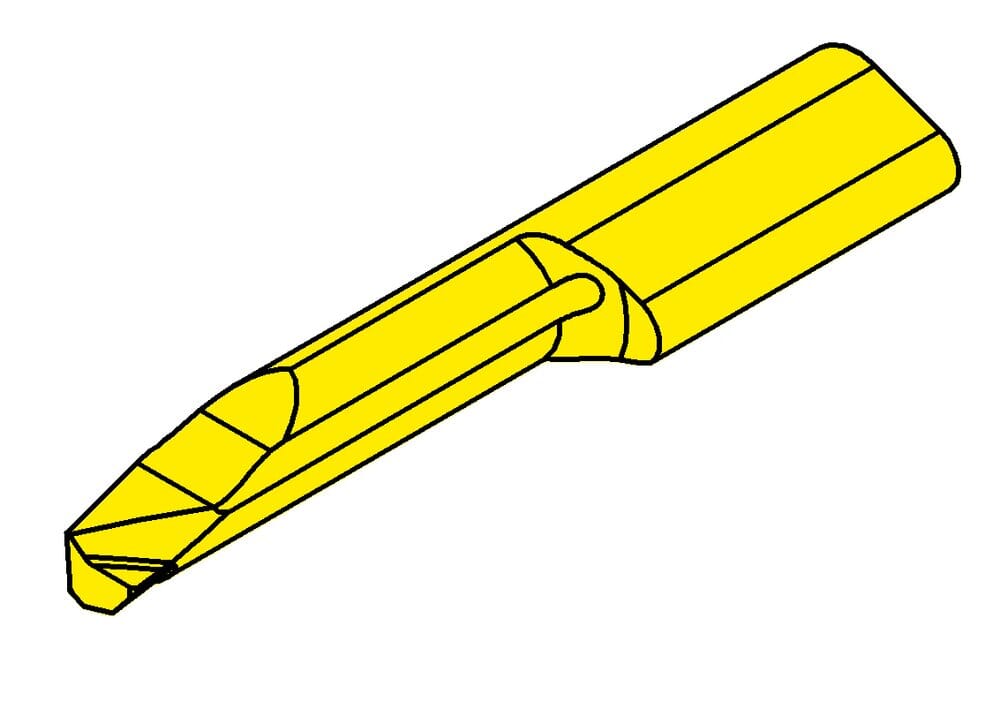

HORN Plaquette L105.1819.01.2.4F SG36 pour Tournage
Longueur du cou (l2)
15 mm
Rayon de pointe (r)
0.1 mm
Dimension de la tête (a)
3.7 mm
Profondeur de piqûre maximale (tmax)
0.3 mm
Largeurs de l'ébauche (b)
6.4 mm
ISO_SSC
HORN105124$95N$$$$$
Katalog_SSC
105124
Diamètre du col (d)
2.9 mm
Cote de réglage radiale (f)
1.9 mm
Longueur totale (l5)
30 mm
Plus petit diamètre d'alésage (Dmin)
4 mm
| Téléchargements | |
|---|---|
| L10518190124F.DXF | Télécharger |
| L10518190124F_20230113_084006978.STP | Télécharger |
| Télécharger tous les fichiers | |
