L105.1813.01.3.3 TI25
Plaquette
Numéro d'article L10518130133TI25

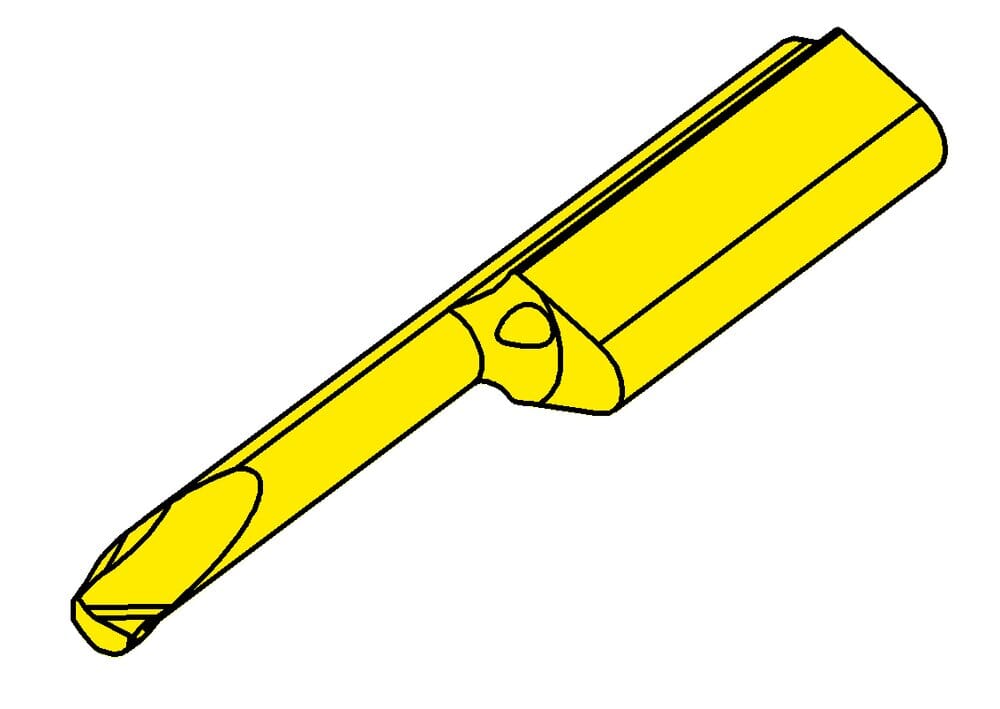

HORN Plaquette L105.1813.01.3.3 TI25 pour Tournage
Longueur du cou (l2)
20 mm
Rayon de pointe (r)
0.1 mm
Dimension de la tête (a)
2.6 mm
Profondeur de piqûre maximale (tmax)
0.15 mm
Largeurs de l'ébauche (b)
5.9 mm
ISO_SSC
HORN105123$95N$$$$$
Katalog_SSC
105123
Diamètre du col (d)
2.3 mm
Cote de réglage radiale (f)
1.3 mm
Longueur totale (l5)
35 mm
Plus petit diamètre d'alésage (Dmin)
3 mm
