L105.0205.2.3 TN35
Plaquette
Numéro d'article L105020523TN35

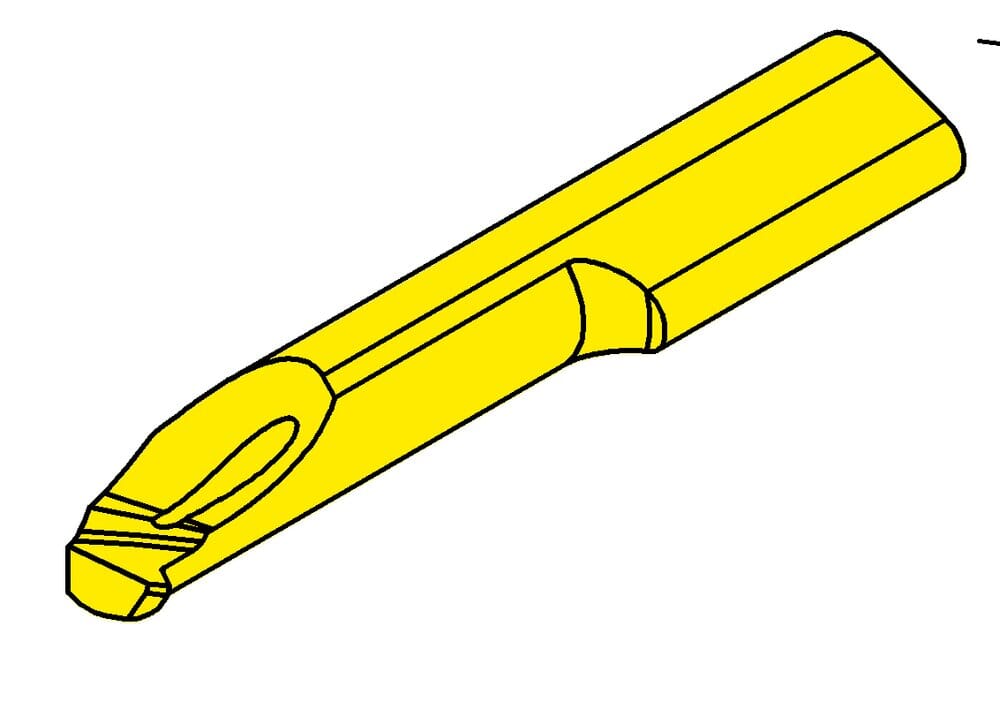

HORN Plaquette L105.0205.2.3 TN35 pour
Cote de réglage radiale (f)
1.4 mm
Pas (P)
0.5 mm
Plus petit diamètre d'alésage (Dmin)
3 mm
Cote de réglage Longueur (E)
0.35 mm
Largeur de la plaquette (a)
2.7 mm
Longueur du cou (l2)
15 mm
Diamètre du col (d)
2.1 mm
Katalog_SSC
105123
ISO_SSC
HORN105123$95N$$$$$
Largeurs de l'ébauche (b)
5.9 mm
Plaquettes Longueur totale (l5)
30 mm
number-of-teeth
1 St.
| Téléchargements | |
|---|---|
| L105020523.DXF | Télécharger |
| L105020523_20230112_220711539.STP | Télécharger |
| Télécharger tous les fichiers | |
