L105.0150.4.5 EG35
Plaquette
Numéro d'article L105015045EG35

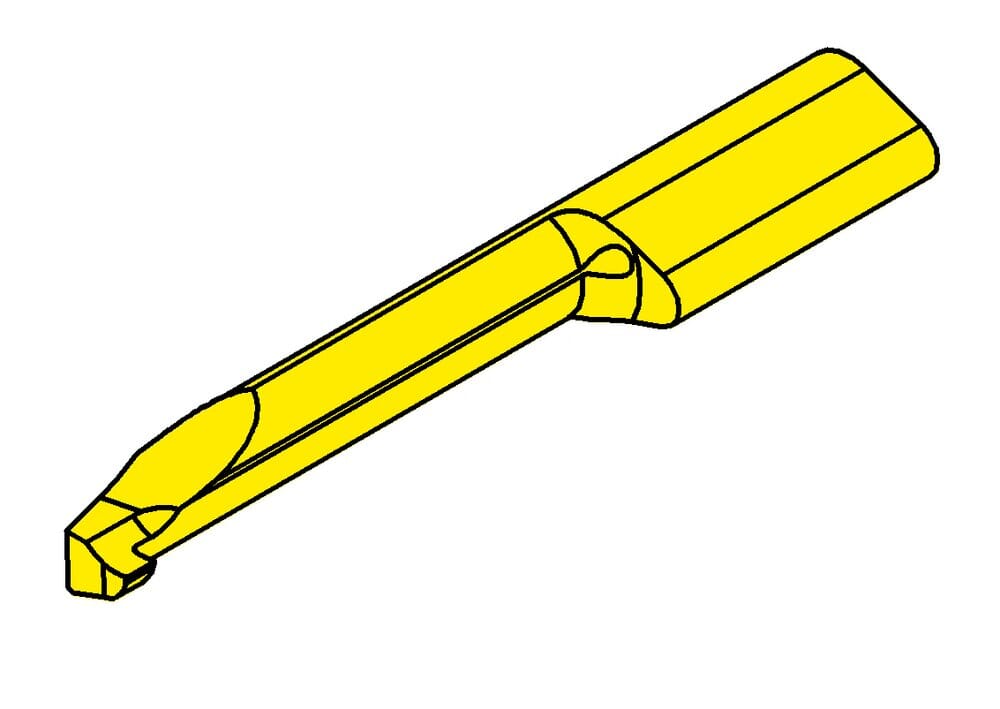

HORN Plaquette L105.0150.4.5 EG35 pour Tournage
Largeur de coupe (w)
1.5
mm
Plus petit diamètre d'alésage (Dmin)
5
mm
Longueur totale (l5)
40
mm
Cote de réglage radiale (f)
2.3
mm
Diamètre du col (d)
3.5
mm
Longueur du cou (l2)
25
mm
Katalog_SSC
105125
DIN_SSC
HORN-10512595N
ISO_SSC
HORN105125$95N$$$$$
Largeurs de l'ébauche (b)
7
mm
Profondeur de piqûre maximale (tmax)
1
mm
Dimension de la tête (a)
4.7
mm
| Téléchargements | |
|---|---|
| L105015045.DXF | Télécharger |
| L105_2428_2_6_20251016_144303267.STP | Télécharger |
| Télécharger tous les fichiers | |
