L105.0100.4.6 EG35
Plaquette
Numéro d'article L105010046EG35

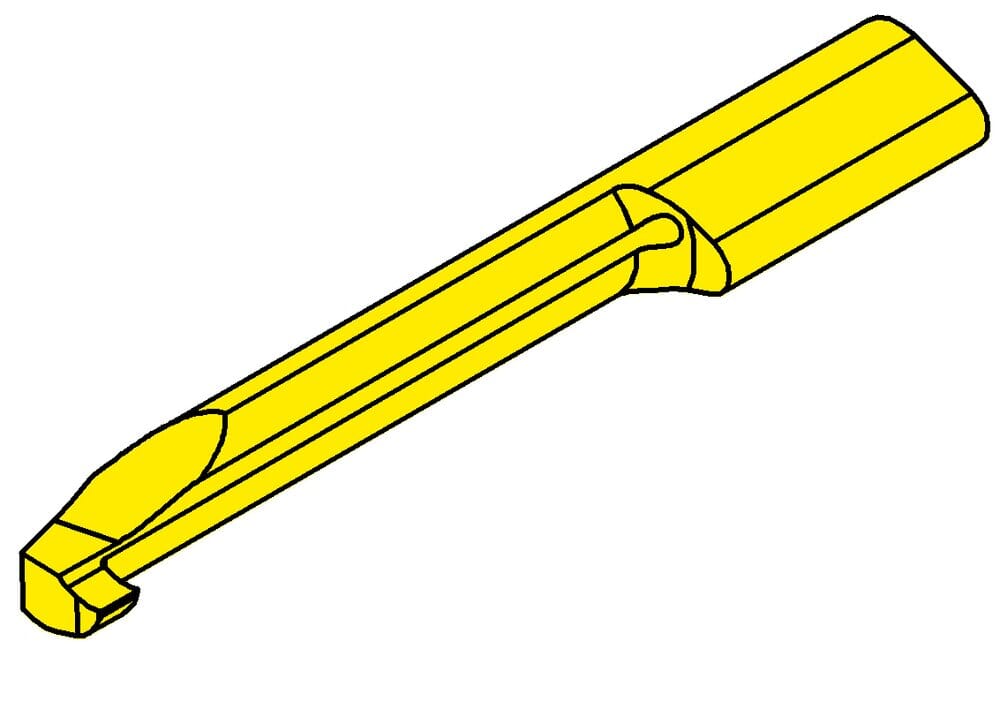

HORN Plaquette L105.0100.4.6 EG35 pour Tournage
Longueur du cou (l2)
25 mm
Dimension de la tête (a)
5.7 mm
Profondeur de piqûre maximale (tmax)
1 mm
Largeurs de l'ébauche (b)
7 mm
ISO_SSC
HORN105125$95N$$$$$
Katalog_SSC
105125
Largeur de coupe (w)
1 mm
Diamètre du col (d)
3.7 mm
Cote de réglage radiale (f)
3.3 mm
Longueur totale (l5)
40 mm
Plus petit diamètre d'alésage (Dmin)
6 mm
| Téléchargements | |
|---|---|
| L105_0100_4_6_EG35-DXF.DXF | Télécharger |
| L105_0100_4_6_EG35-STP.STP | Télécharger |
| L105_0100_4_6_EG35-ISO.XML | Télécharger |
| L105_0100_4_6_EG35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
