L105.0050.1.2 TI25
Plaquette
Numéro d'article L105005012TI25

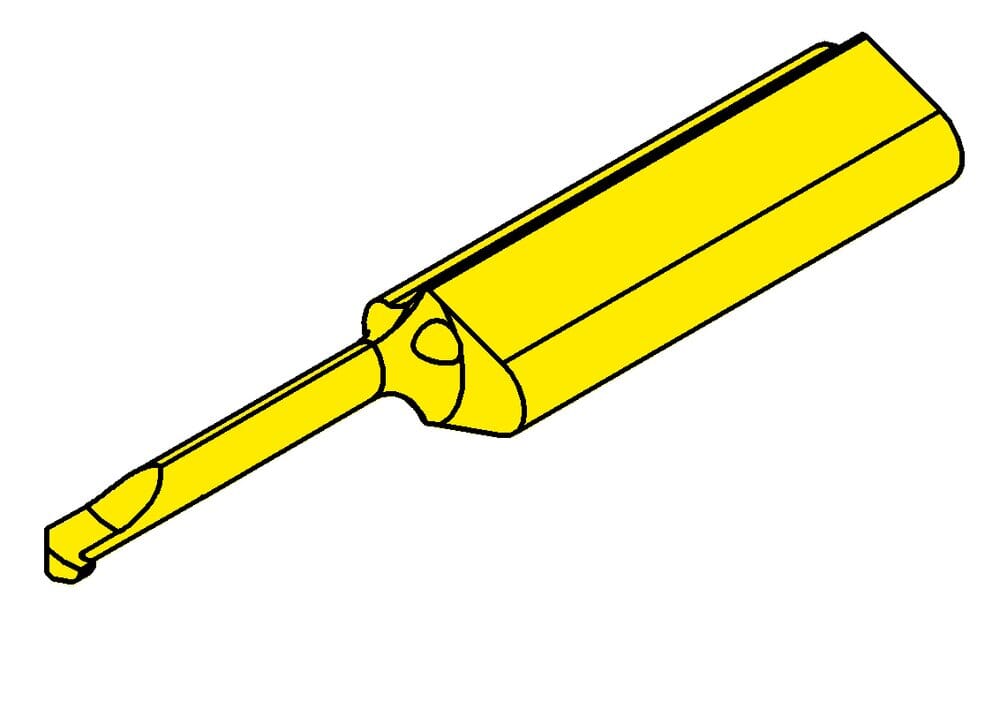

HORN Plaquette L105.0050.1.2 TI25 pour Tournage
Longueur du cou (l2)
9 mm
Dimension de la tête (a)
1.8 mm
Profondeur de piqûre maximale (tmax)
0.4 mm
Largeurs de l'ébauche (b)
5.9 mm
ISO_SSC
HORN105123$95N$$$$$
Katalog_SSC
105123
Largeur de coupe (w)
0.5 mm
Diamètre du col (d)
1.2 mm
Cote de réglage radiale (f)
1.4 mm
Longueur totale (l5)
25 mm
Plus petit diamètre d'alésage (Dmin)
2 mm
| Téléchargements | |
|---|---|
| L105_0050_1_2_TI25-DXF.DXF | Télécharger |
| L105_0050_1_2_TI25-STP.STP | Télécharger |
| L105_0050_1_2_TI25-ISO.XML | Télécharger |
| L105_0050_1_2_TI25-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
