L105.0005.3.7 TH35
Plaquette
Numéro d'article L105000537TH35

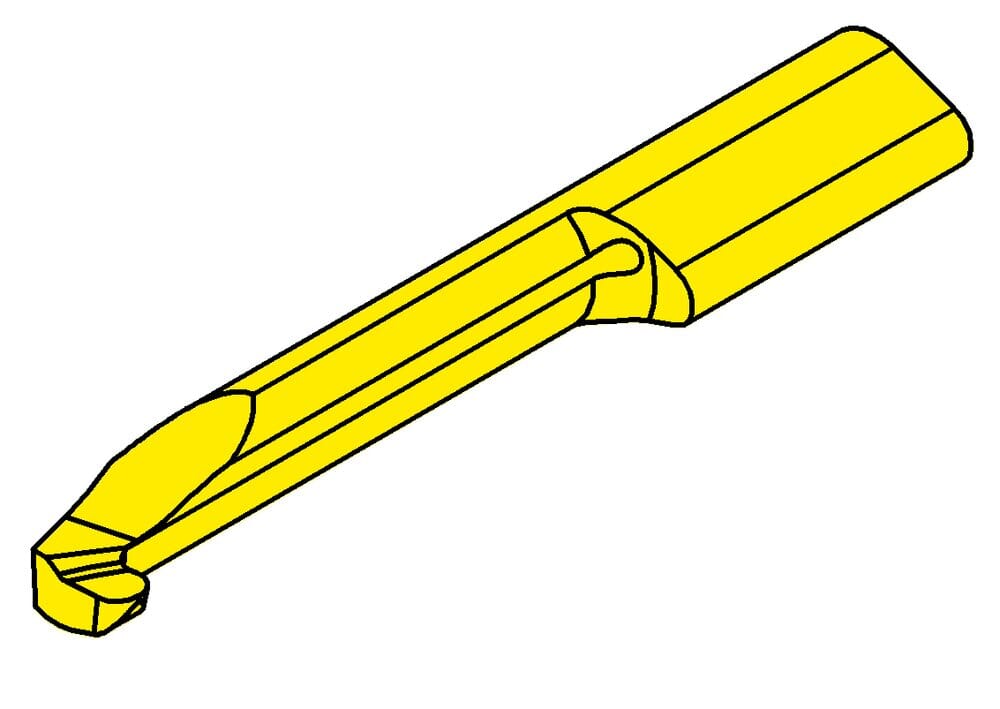

HORN Plaquette L105.0005.3.7 TH35 pour Tournage
Largeur de coupe (w)
1 mm
Plus petit diamètre d'alésage (Dmin)
6.8 mm
Longueur totale (l5)
35 mm
Cote de réglage radiale (f)
4 mm
Diamètre du col (d)
3.7 mm
Longueur du cou (l2)
20 mm
Katalog_SSC
105125
ISO_SSC
HORN105125$95N$$$$$
Largeurs de l'ébauche (b)
7 mm
Rayon complet (r)
0.5 mm
Profondeur de piqûre maximale (tmax)
2.5 mm
Dimension de la tête (a)
6.4 mm
| Téléchargements | |
|---|---|
| L105_0005_3_7_TH35-DXF.DXF | Télécharger |
| L105_0005_3_7_TH35-STP.STP | Télécharger |
| L105_0005_3_7_TH35-ISO.XML | Télécharger |
| L105_0005_3_7_TH35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
